地上3层门式刚架车间厂房结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该附件为河南某多层车间,为门式刚架结构,长54米,宽16米,地上三层,一层高为5米,二、三层为3.3米,基础为独立基础,6度设防。
该资料包含:钢 结构设计说明 、基础平面布置图、基础详图、节点大样图、结构平面图、梁柱连接大样图、板 平面布置图 楼梯详图 等共23张图纸。

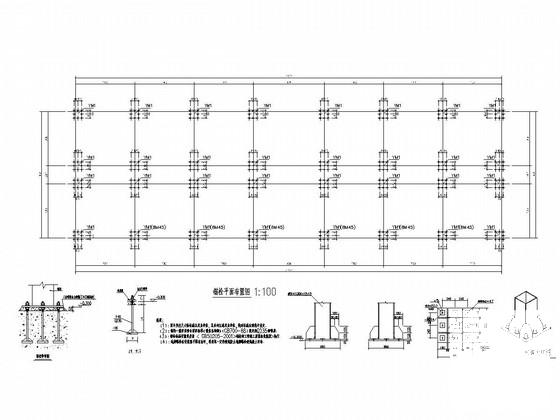

锚栓平面布置图

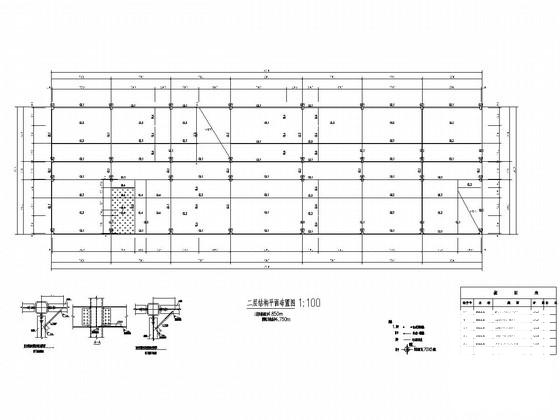

二层结构平面布置图

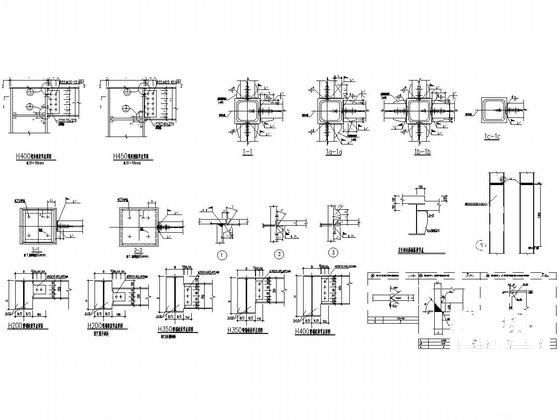

梁柱连接大样图

二层板平面布置图

顶层结构平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上3层门式刚架车间厂房结构CAD施工图纸 - 1
    第 1 张图
  • 地上3层门式刚架车间厂房结构CAD施工图纸 - 2
    第 2 张图
  • 地上3层门式刚架车间厂房结构CAD施工图纸 - 3
    第 3 张图
  • 地上3层门式刚架车间厂房结构CAD施工图纸 - 4
    第 4 张图
  • 地上3层门式刚架车间厂房结构CAD施工图纸 - 5
    第 5 张图
  • 地上3层门式刚架车间厂房结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
