3层十二班幼儿园建筑施工CAD图纸(人防工程等级)

资料简介
赚取积分

幼儿园规模：大型（10-12班以上）
建筑类别：幼儿园
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：安徽
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：20张
建筑设计面积：4642.47平方米
占地面积：1766.96平方米
建筑高度：11.55m
建筑地上层数：3层
设计效果图：无

附件详情

安徽省安庆知名地产内
建筑设计使用年限：50年
建筑层数：地下0层，地上3层
建筑占地面积： 1766.96m2
总建筑设计面积：地上4642.47m2
本栋住宅楼按单元式住宅设计。
防火分区：共分三个防火区，每层为一个防火分区
工程等级3 级
抗震设防烈度7度
人防工程等级：6级平战结合人防工程
建筑高度： 11.55m
建筑设计结构形式：框架
本栋住宅楼按条式住宅设计。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样檐口作法等，共20张图纸

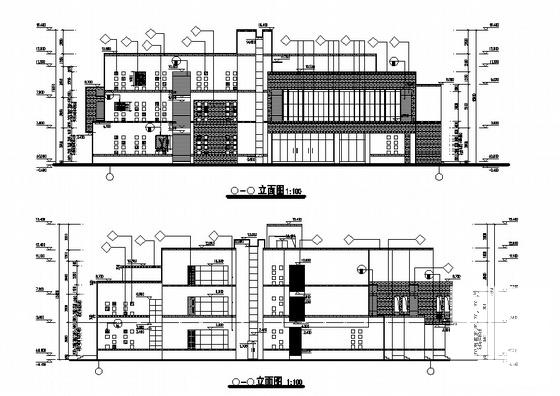

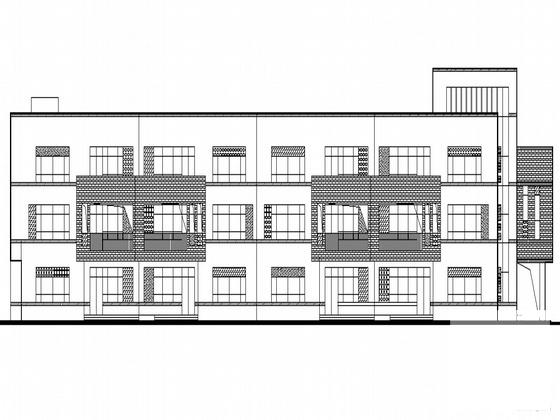

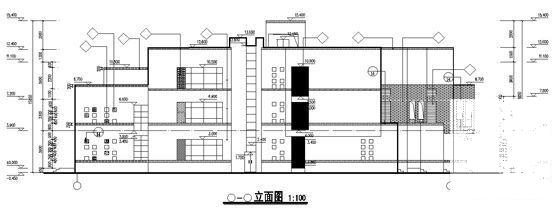

侧立面图

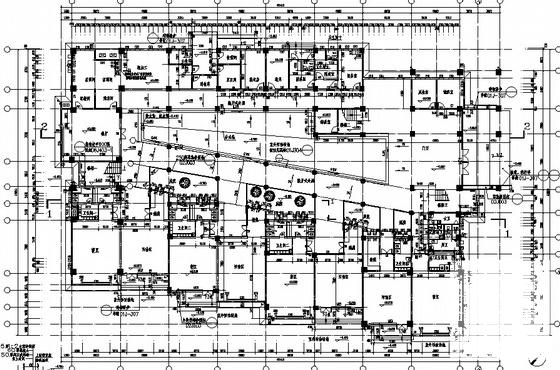

二层平面图

剖面图

卫生间详图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
