3层十二班幼儿园建筑结构水暖电CAD施工图纸

附件详情

这份参考资料为某三层十二班幼儿园 建筑施工 图，含建筑、结构、水、暖、电图纸
总建筑设计面积：3703平方米，建筑设计结构形式：框架结构，层数：3 层，建筑高度：10.5 米

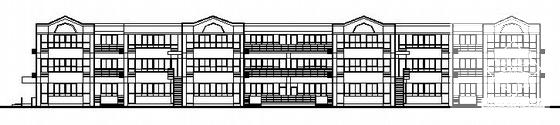

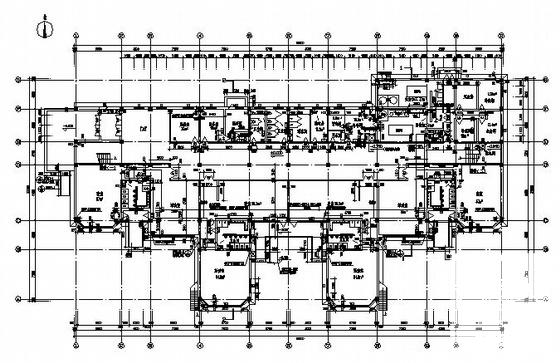

本套建筑该资料包含资料目录、设计说明、工程作法、门窗表、门窗大样、各层建筑平面图、立面、剖面图、卫生间详图、 楼梯详图 、墙身大样、檐口作法、传达室施工图等，共15张图纸

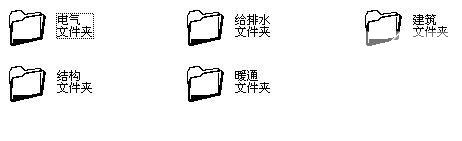

这份参考资料另含15张结构施工图纸、16张电气施工图、5张暖通施工图、7张给排水施工图，共计58张图纸
设计功能包括：晨检、医务、隔离、洗衣、厨房、备餐、办公、会议、图书、活动室、寝室、盥洗、专业教室等
