2层锅炉房全套CAD施工图纸（建筑结构水暖电)

• 建筑类别：工业建筑

• 建筑高度：单层建筑

• 地上层数：1层

• 地下层数：2层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架

• 基础形式 ：筏形基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：8度抗震

• 风压：0.45kN/平方米

• 雪压：0.4kN/平方米

• 设计年代：近代

项目概要(锅炉房）

工程建筑结构形式：锅炉房地下部分采用钢筋混凝土外墙，地上部分采用框架结构。

给排水施工图有所缺失。

基础顶面~标高-3.450柱、墙平法施工图

标高-3.450板配筋图

墙身详图

锅炉房建筑立面图

锅炉房首层平面图

锅炉房水系统原理图

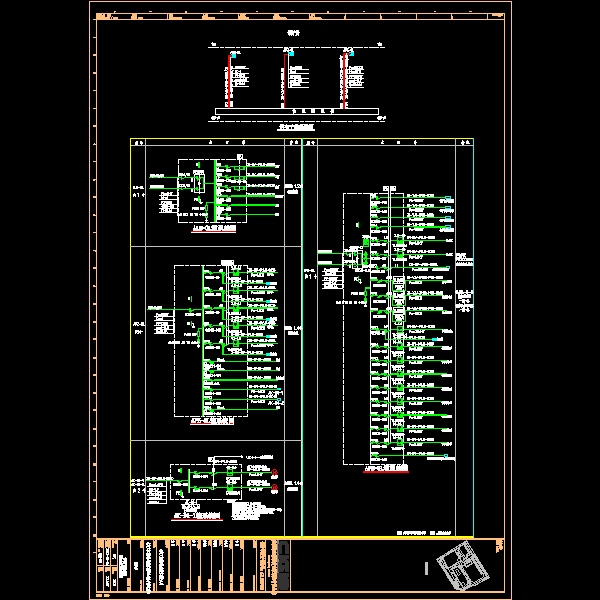

锅炉房地下一层供电平面图

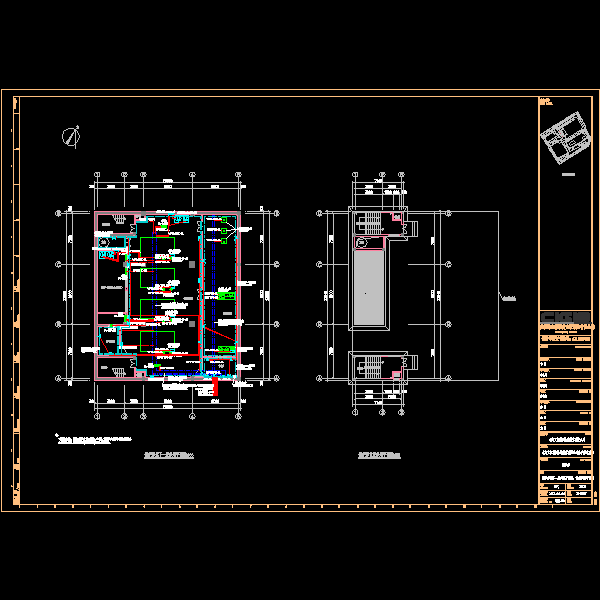

地下层消防及给排水平面图
