5层钢框架结构医院月子中心结构CAD施工图纸
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.35kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
该项目采用钢框架结构，地上五层，地下一层，采用压型钢板组合楼板（非组合型），地下室周圈设置型钢混凝土柱。

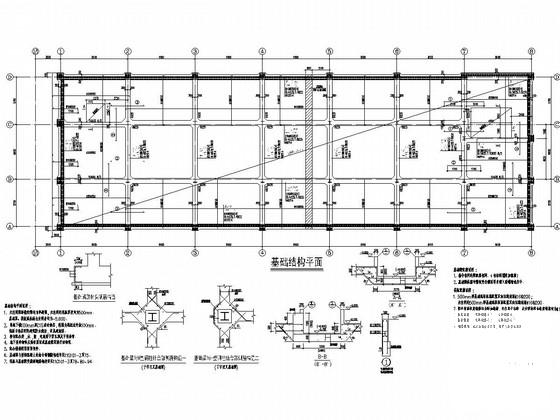

图纸内容包括：混凝土结构总说明，钢结构设计总说明，基础，柱脚节点，结构平面，柱布置图，
钢结构节点
详图，组合楼板详图。共19张图纸。
分享投稿时间：近几年9月。

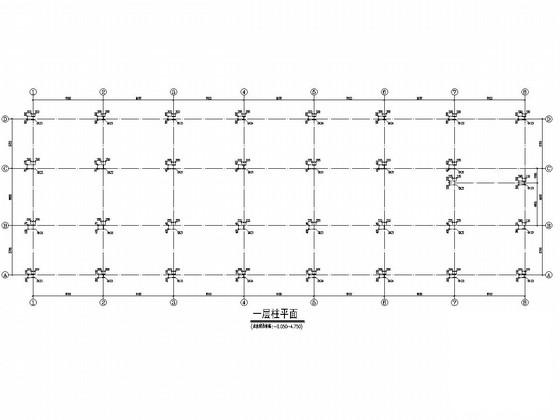

一层柱平面

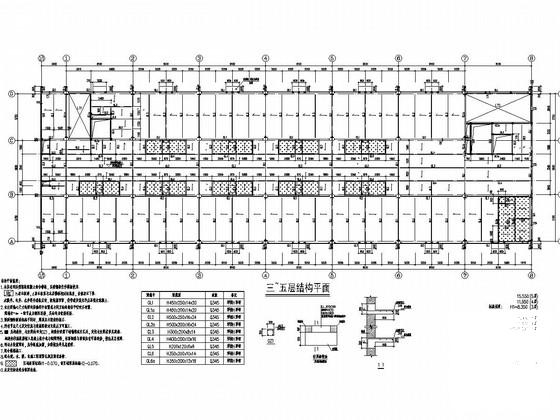

三~五层结构平面

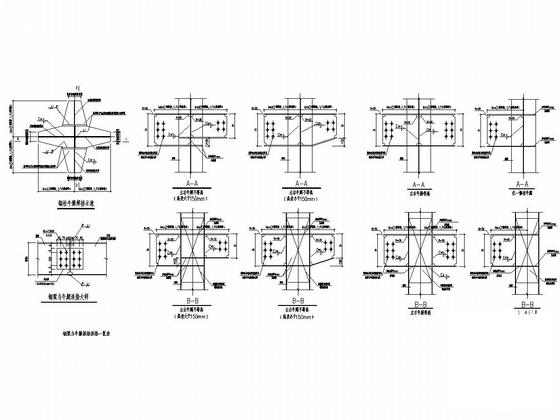

连接节点详图

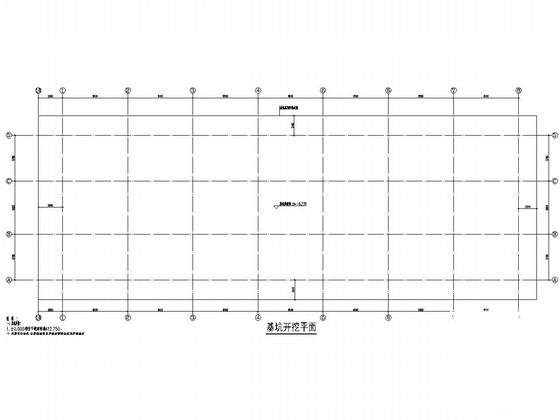

基坑开挖平面
楼板详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-20
- 评论次数：0
- 浏览次数：0
- 文件大小：1.92 MB
- 收藏次数：0
-
文件名称：
附件-995877759807755575787.rar
