72米大跨度弦支穹顶结构体育馆结构CAD施工图纸

附件详情

附件详情：该项目为某大型体育场项目，建筑层数为地上一层（夹层共3层），单跨的跨度为72米。建筑建筑设计结构形式为弦支穹顶结构体系管-板节点形式+预应力索，屋盖结构为延性空间钢结构，采用平面圆形的钢结构屋盖。基础形式为独立基础，抗震设防烈度为7度，建筑场地类别为Ⅱ类，建筑外墙采用玻璃幕墙、干挂石材、清水砼、Y型柱。该资料难点亮点：大跨度钢结构（单跨72米），为弦支穹顶结构。

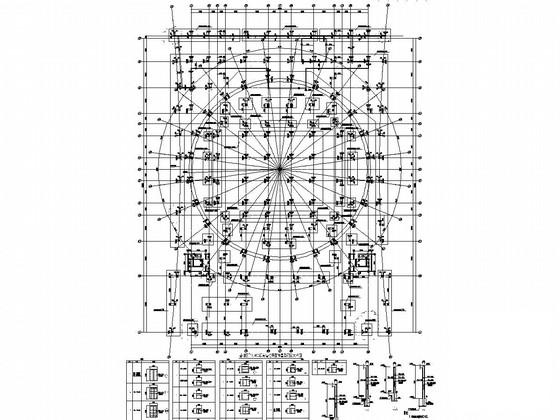

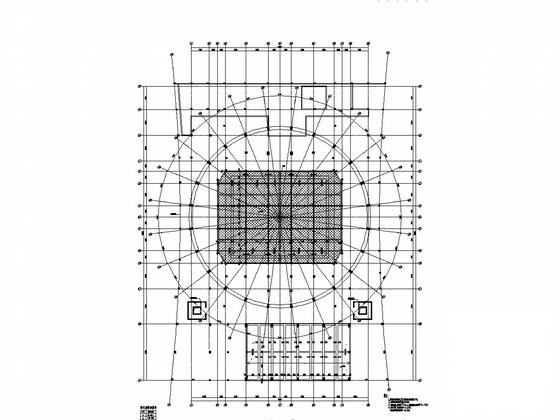

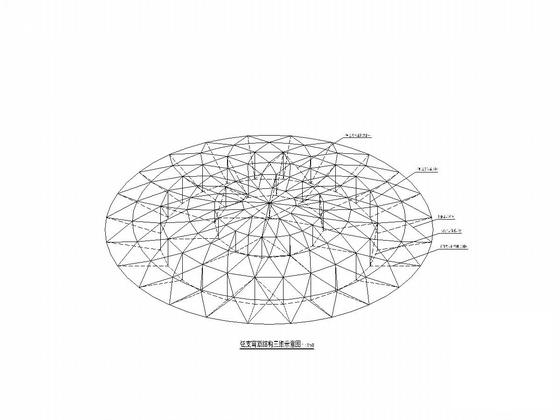

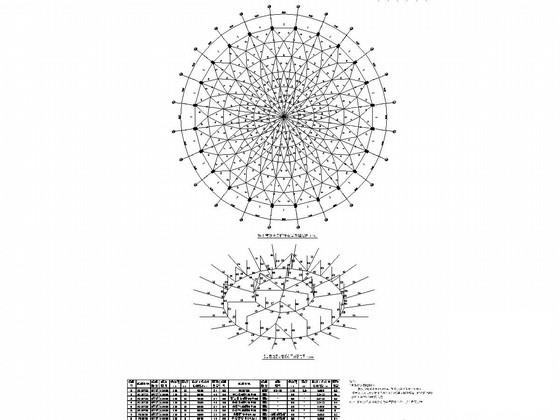

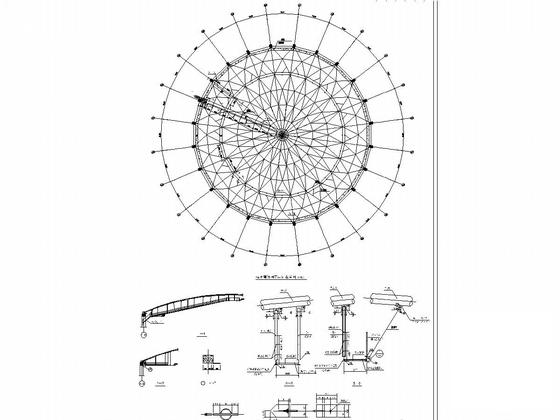

该资料包含：基础平面布置图，底板结构平面布置图，二层结构平面布置图，标高斜板结构 平面布置图 ，弦支穹顶结构三维示意图，弦支穹顶结构平、立剖面示意图，弦支穹顶杆件布置及编号图，弦支穹顶网壳马道布置图等共计28张图。
