体育馆张弦梁结构节点详图纸2018

该附件是 体育馆张弦梁结构节点详图(CAD) ,共图纸5张,出图时间。
内容主要包含:屋盖支座节点详图、结构剖面详图、预埋件详图、抗剪键详图、屋盖交叉支撑节点、主次梁连接节点、次梁与次梁连接节点、拉索索头节点详图、钢梁变截面连接节点、天窗折梁下端连接节点、立面柱柱脚节点详图、体育馆拉索详图、支撑与立面折柱连接节点、立面折柱转折处连接节点、拉索索头节点详图、支座结构图...
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

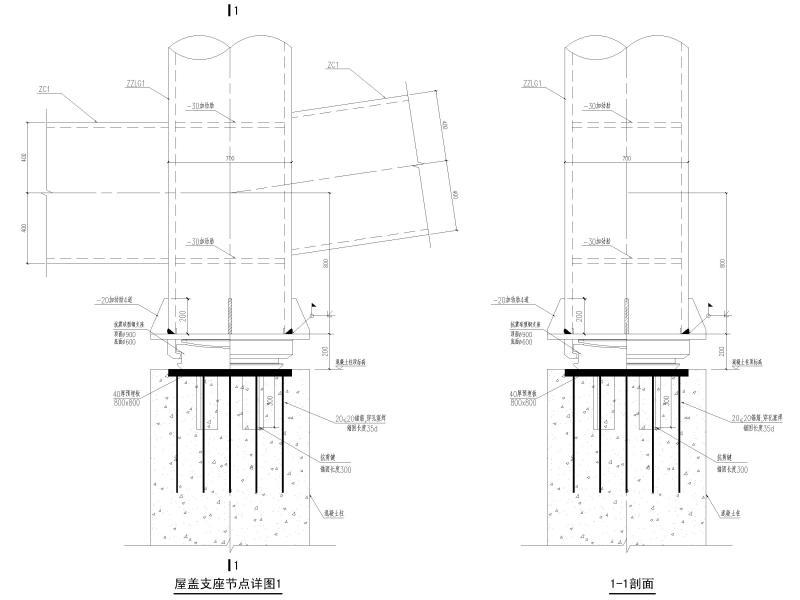

屋盖支座节点详图

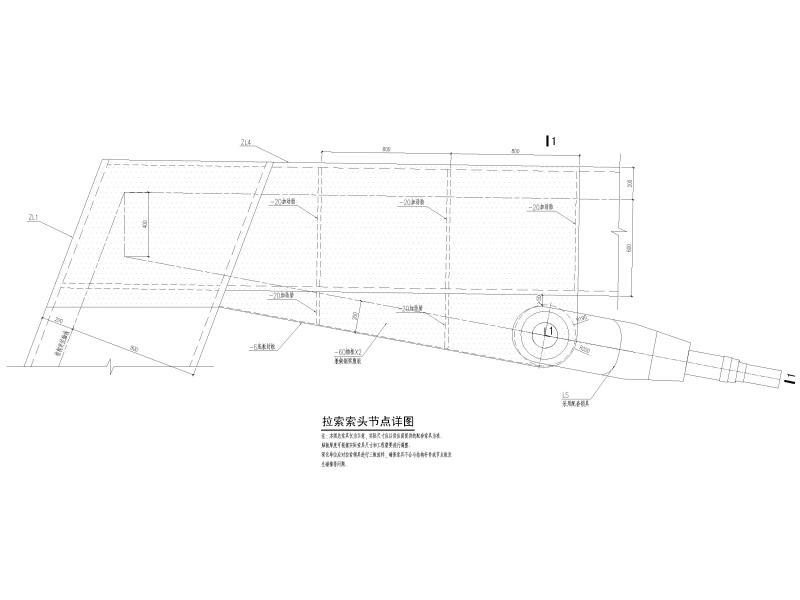

拉索索头节点详图

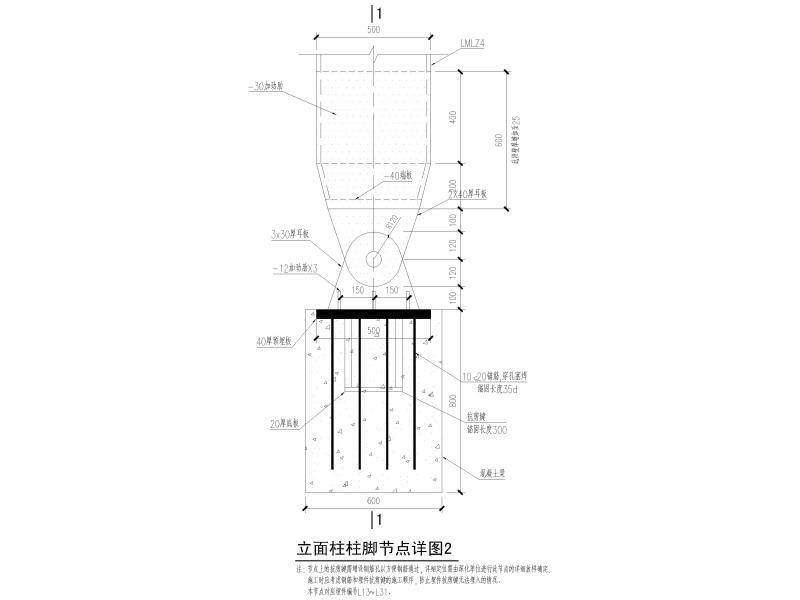

立面柱柱脚节点详图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 结构节点详图 - 1
    结构节点详图 - 1
  • 结构节点详图 - 2
    结构节点详图 - 2
  • 结构节点详图 - 3
    结构节点详图 - 3
以上是部分截图,请下载附件后查看完整高清内容
