张弦梁钢结构温泉屋盖结构CAD施工图纸
-
建筑类别：娱乐
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：其他结构
-
结构安全等级：二级
-
抗震设防烈度：8度抗震
-
参考图纸：10张
简介：
本项目为山西某张弦梁钢结构温泉屋盖，建筑高度为8.4米，屋盖结构体系为钢结构张弦梁，下段结构柱为混凝土柱，上段结构柱为钢柱，8度设防。
该资料包含：结构设计说明、柱平法施工图、钢柱平面布置图、张弦梁屋盖三维轴测图、结构
平面布置图
、节点详图等共10张。
3.600m标高结构平面布置图
-7.000m~3.600m标高局部柱平法施工图

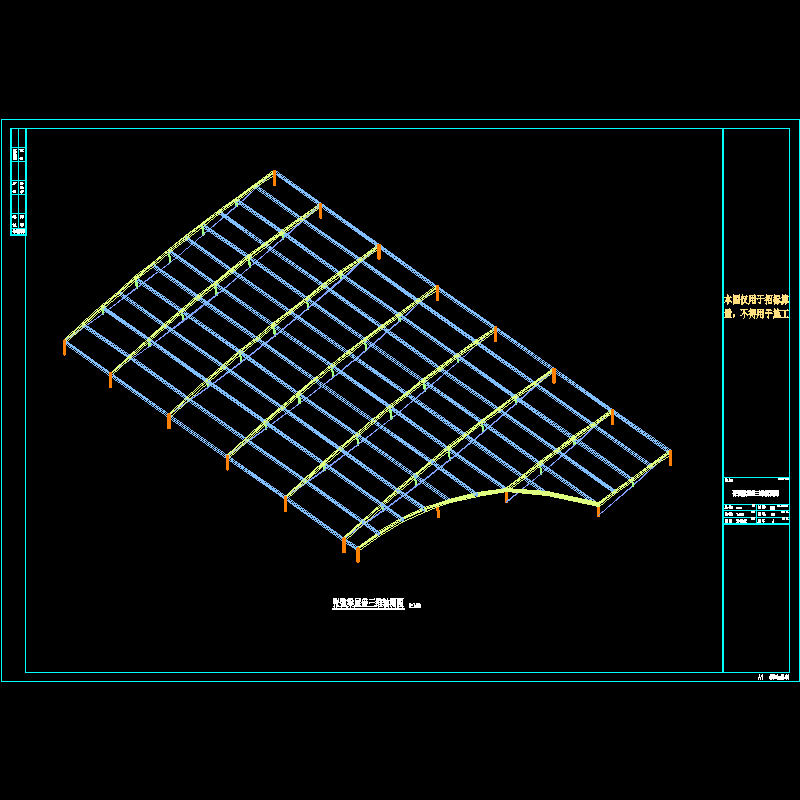

张弦梁屋盖三维轴测图
节点详图
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
3.600m标高结构平面布置图p02.dwg -

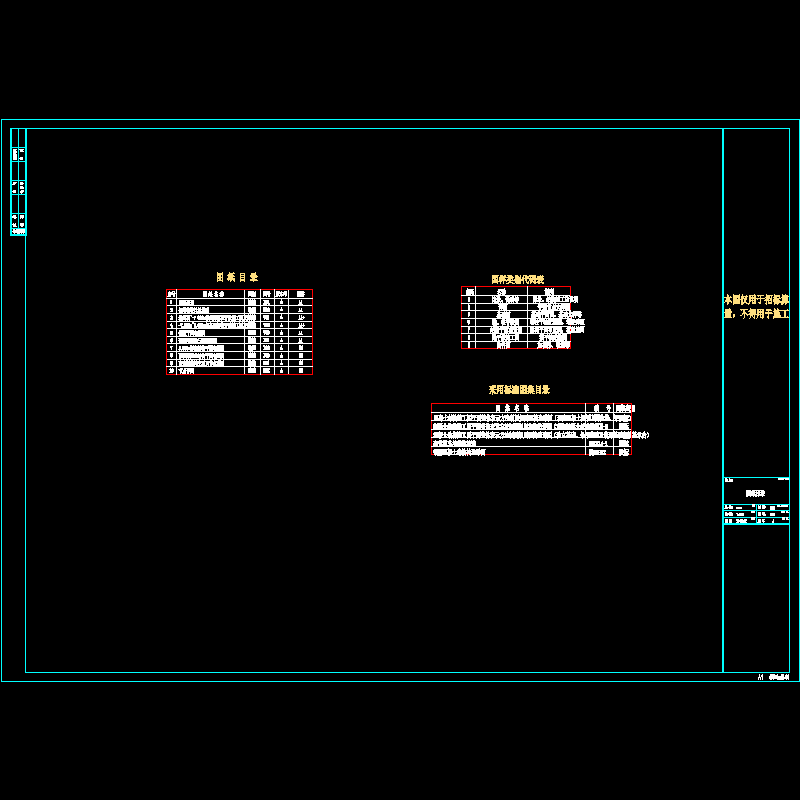

图纸目录n01.dwg -

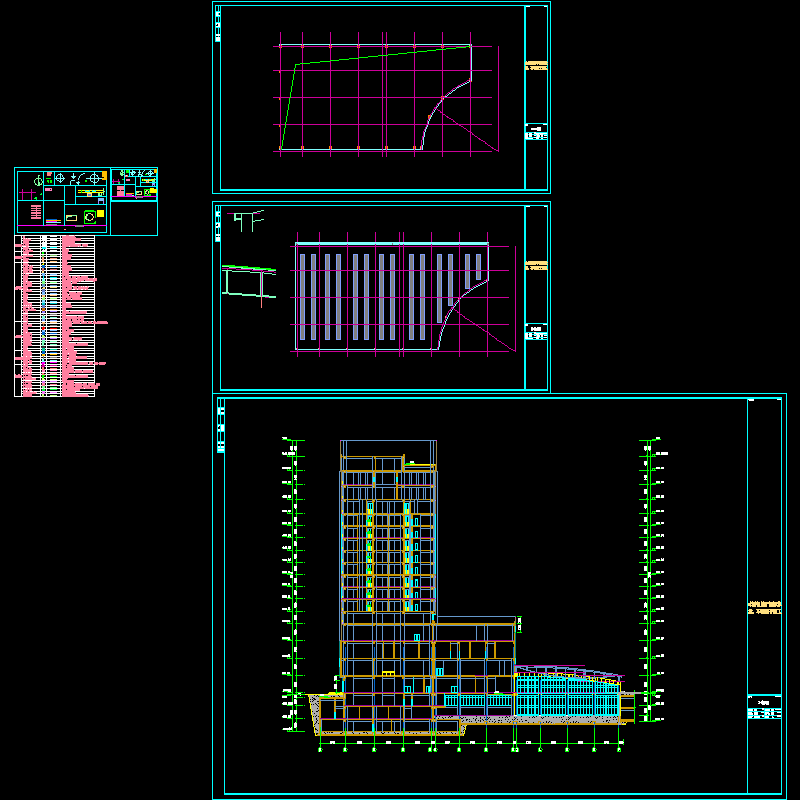

山西晋中建筑屋面.dwg -
张弦梁屋盖三维轴测图p01.dwg -
张弦梁屋盖结构平面布置图p03.dwg -
张弦梁结构立面及节点详图d01.dwg -
竖向构件平面布置图及详图w01~w02.dwg
-
节点详图d02.dwg
-
钢柱平面布置图w03.dwg
-
钢结构设计总说明n02.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.94 MB
- 收藏次数：0
-
文件名称：
附件-995896866857580679.zip
