电商物流园锅炉房给排水CAD施工方案图纸(室外消火栓系统)
-
建筑类别：其他
-
建筑高度：单层建筑
-
建筑面积：402平方米
-
地上层数：1层
-
图纸设计深度：施工图
-
图纸年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废分流,雨污分流
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：10
-
项目地址：贵州
-
设计说明：有
本图纸为 贵州电商物流园锅炉房给排水施工图。
附件详情:
本项目为贵阳北部农产品电商物流园--I-20锅炉房,建筑层数:地上1层.总建筑面积:402.47平方米。建筑高度:7.20m,建筑结构形式为钢筋混凝土框架结构。耐火等级为二级;储存物品火灾危险性类别:丁类。
设计范围:Ⅰ-20锅炉房室内给水系统、污废水排水系统、雨水排水系统的设计及移动灭火器的配置。该资料给排水管道均只做到出建筑单体外第一口井,室外部分及给水水源不在该资料范围内...
图片展示：

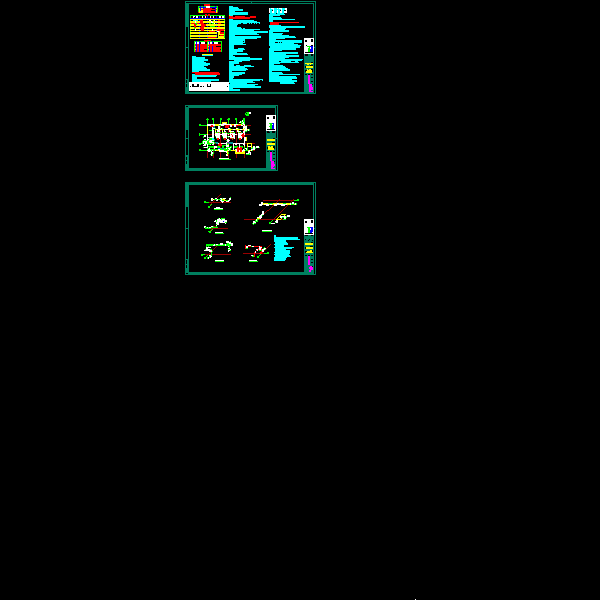

给排水、消防平面图
卫生间排水原理图
消火栓管道原理图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
