BLM结构体系别墅结构施工图纸（建筑施工CAD图纸）

附件详情

该项目是TPDE节能环保住宅项目，主要结构类型：主体建筑为BLM结构体系。总建筑设计面积：347.37平方米，建筑层数：地上2层；一层层高3.60米,二层层高3.10米,总建筑高度(檐口下皮）：7.700m。抗震设防烈度为8度。

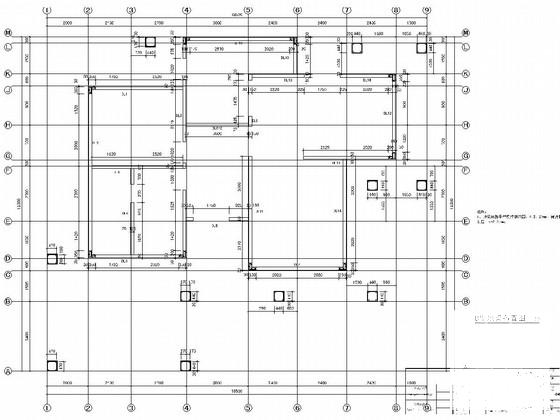

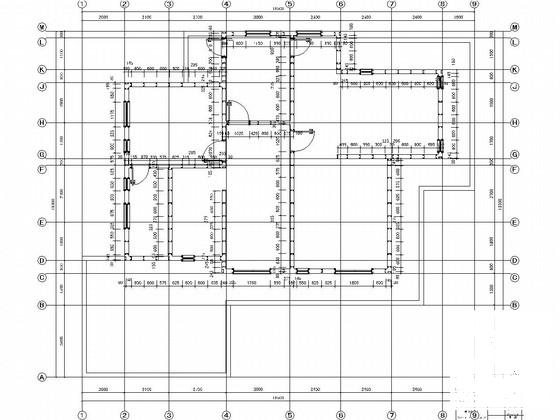

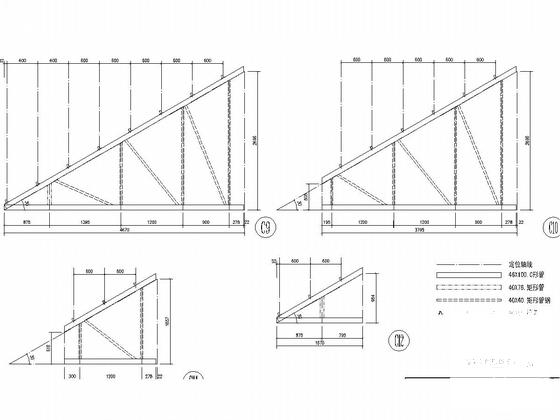

结构专业该资料包含： 结构设计说明 、配件表，基础柱、梁平面图，预埋件布置图，柱脚布置图，墙内圈梁布置图，梁配筋图，结构平面图，特殊连接节点，屋面 结构设计说明 ，檐口底面吊顶图，檩条布置平面图，屋架立面图等共计51张图。

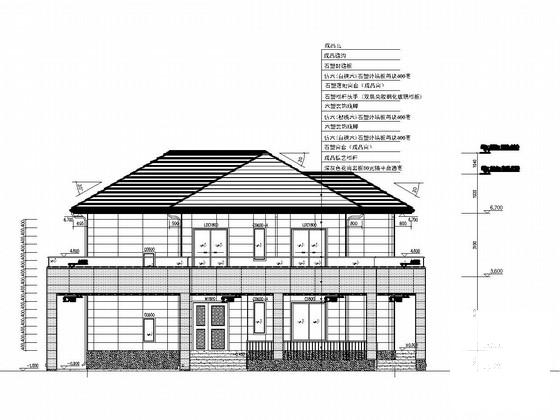

建筑专业该资料包含：设计说明，平面图，立面图，剖面图，平面 节点图 ，材料做法，门窗表，门窗详图等共计27张图。
分享投稿时间：近几年。
