11层综合楼框架剪力墙结构CAD施工图纸(地下室大样图)

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:40张

附件详情

地下室设计总说明、桩基施工总说明、地下室大样图、地下室工程桩平面布置图、承台 平面布置图 、承台大样图、地下室底板模板配筋图、地下室大样图、地下室地梁配筋图、地下室墙柱定位图、地下室顶板模板配筋图、地下室梁配筋图、上部结构设计总说明、柱平面定位图、框架柱配筋表、混凝土强度等级表、楼板模板配筋图、梁配筋图、楼梯剖面图、车道结构图共40张图纸。

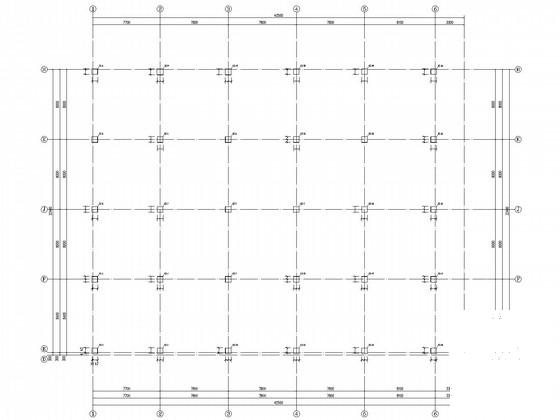

柱平面定位图

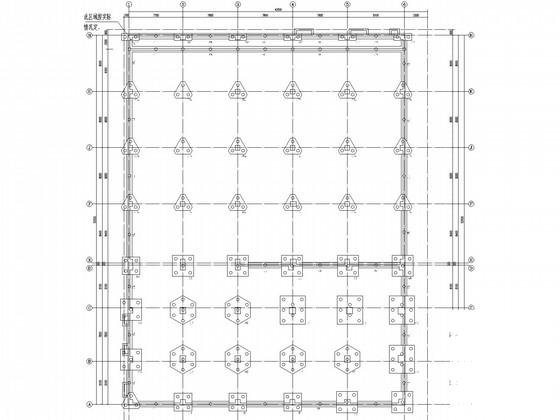

承台平面布置图

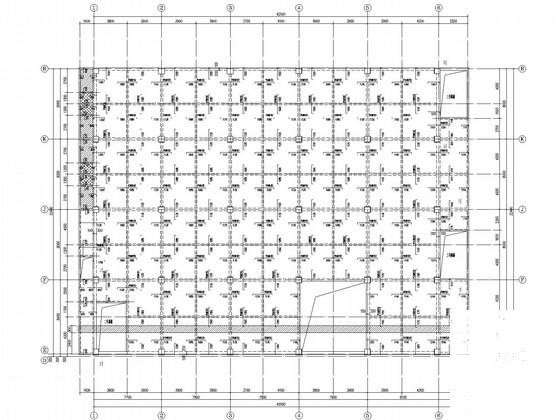

楼板模板配筋图

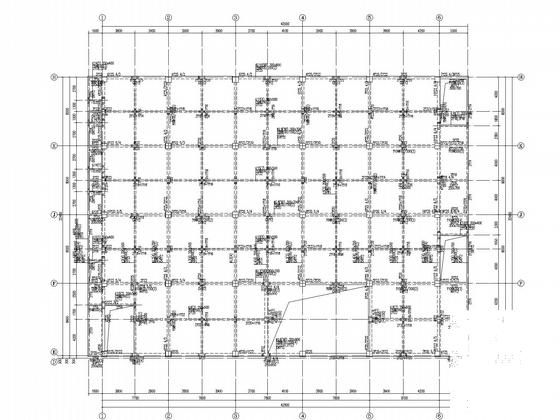

梁配筋图

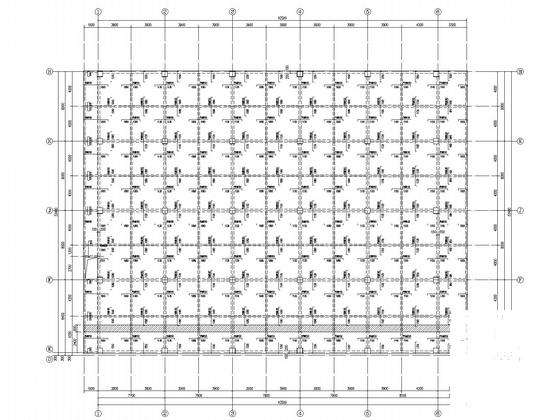

车道楼板模板配筋图
