11层框架剪力墙结构综合楼结构CAD施工图纸

附件详情

该项目是河北综合楼项目，框架剪力墙结构，地上11层，地下1层，总建筑设计面积：19201.44平方米，抗震设防烈度为7度，地下一层战时为核6级常6级、防生化武器丙级、甲类二等人员掩蔽所，平时为精品超市，地上一层、二层为营业厅，地上三层至十一层为办公，室内外高差0.300米，主屋面标高为41.100米，CFG桩复合地基，桩基础，基础设计等级为乙级。

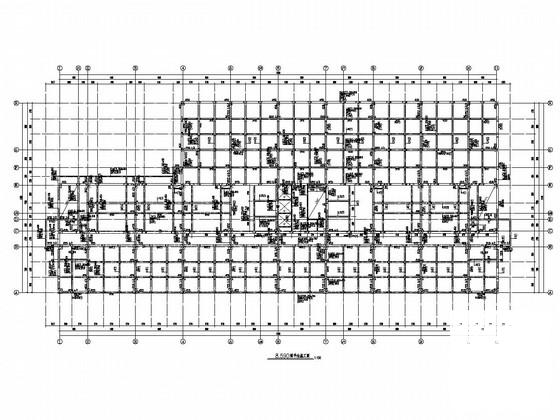

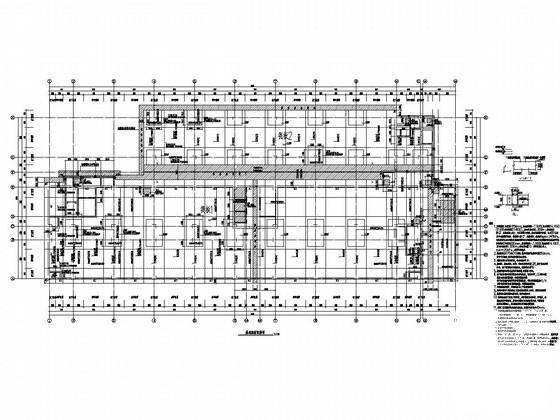

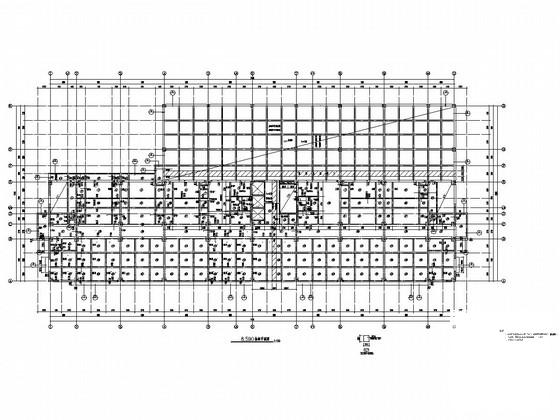

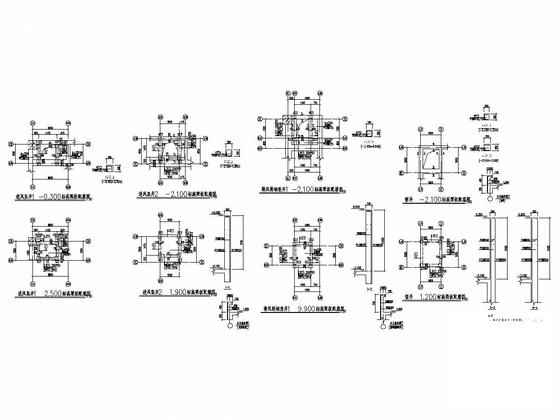

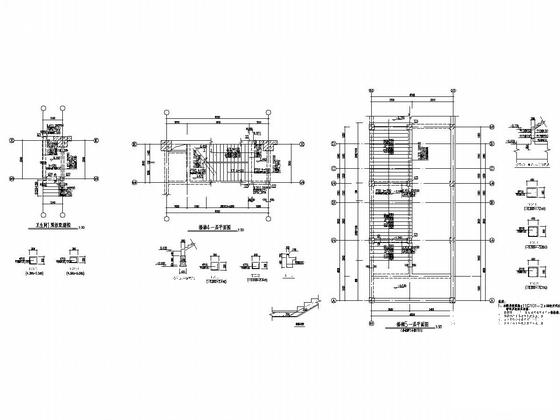

包括：结构设计总说明，人防结构设计总说明，基础底板配筋图，基础大样图，框架柱及剪力墙平法施工图，框架柱配筋表，暗柱详图，梁平法施工图，排风竖井、进风竖井、窗井结构配筋图，楼梯图等共计34张图。
分享投稿时间：近几年6月。
