23层框架剪力墙结构综合楼结构施工图纸布置图
该附件为：
23层框架剪力墙结构综合楼
结构施工图
25张CAD
，格式为CAD版本。
一、项目概要：
-
建筑面积53587m2，建筑高度69m，地上主楼层数23层，地下二层，地上各层层高3m，建筑结构选型为钢筋混凝土框架剪力墙结构。
二、资料目录：
-
结构设计总说明1~2，基顶~-0.700m标高墙柱布置图，1层梁平法施工图，1层板施工图，屋面板施工图等共计25张。
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

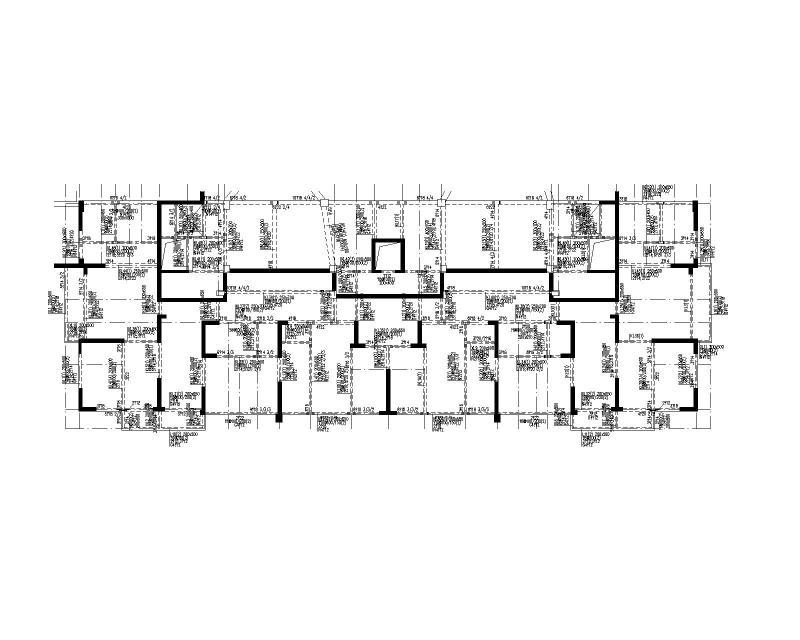

1层板施工图 -

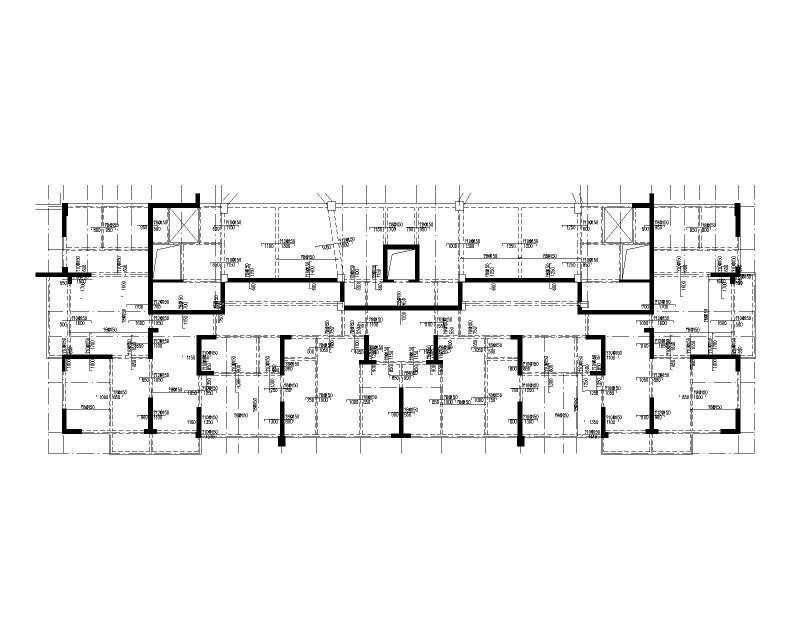

1层梁平法施工图 -

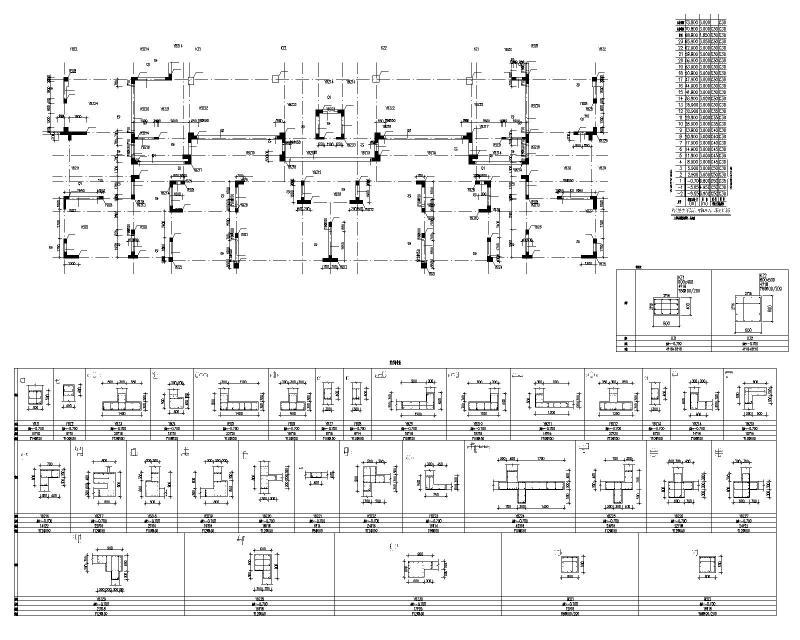

基顶~-0.700m标高墙柱布置图
以上是部分截图，请下载附件后查看完整高清内容
