6层桩基础框架结构宿舍楼结构CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：6.0m
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 地下室功能：其他
- 参考图纸：14张
- 设计年代：近代
附件详情
本图纸内容包含：结构设计总说明，基础平面布置图，各标高墙柱布置图，墙柱详图，各层梁平面布置图，各层板
平面布置图
。
楼梯详图
等14张图纸。
墙柱平面布置图
梁平法结构施工图
楼梯配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

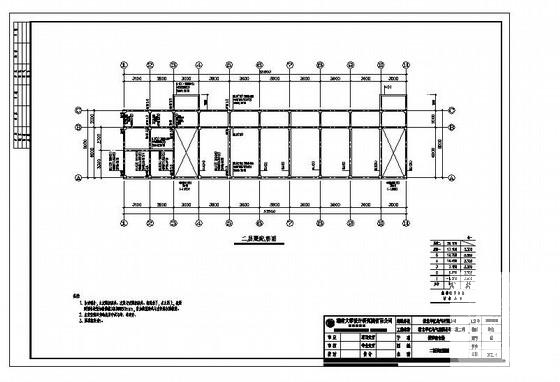

第 1 张图 -

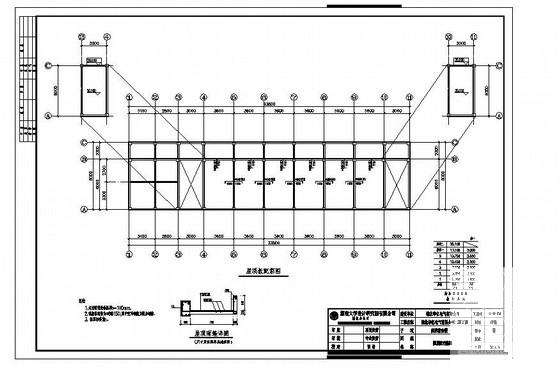

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-23
- 评论次数：0
- 浏览次数：0
- 文件大小：0.71 MB
- 收藏次数：0
-
文件名称：
附件-995876789877899895876.rar
