单层地下车库给排水施工大样图（设计说明）
- 设计详细说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑设计结构形式：其他结构
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水,分区供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：水箱,集水坑
- 项目所在地：安徽
附件详情
- 给排水设计施工说明
- 消防泵房大样图、系统图
- 生活泵房大样图、系统图
- 消火栓给水系统图
- 集水坑系统图
- 生活给水系统图
- 喷淋给水系统图
- 地下车库给排水、消防平面图

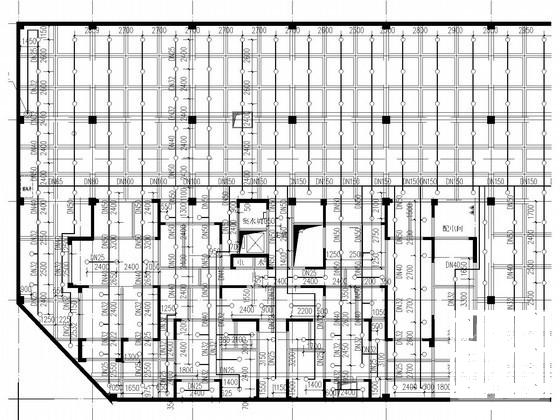

- 地下车库喷淋平面图
附件详情
该项目位于安徽，本单体为其下一层汽车库，可停放车辆97辆，属Ⅲ类汽车库。
设计范围：室内消火栓给水系统、室内喷淋给水系统、建筑灭火器配置、室内压力废水排水系统
，共计6张图纸；

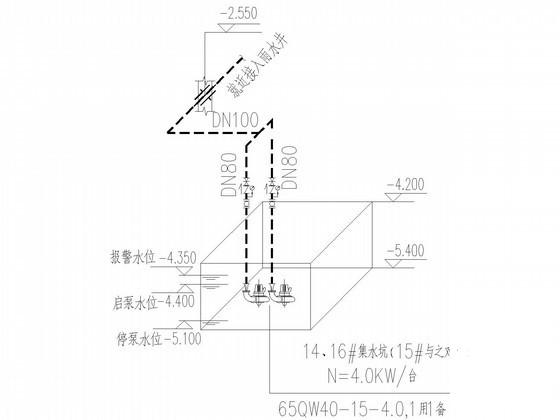

集水坑详图

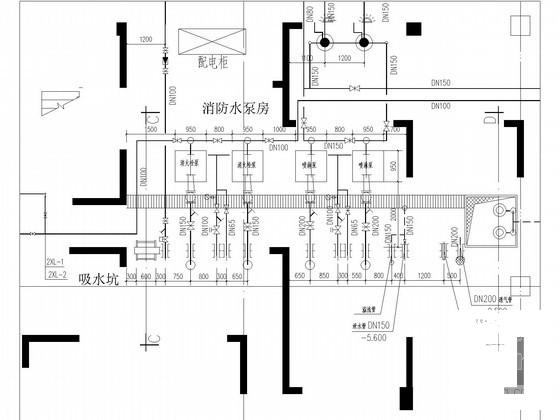

消防泵房平面图

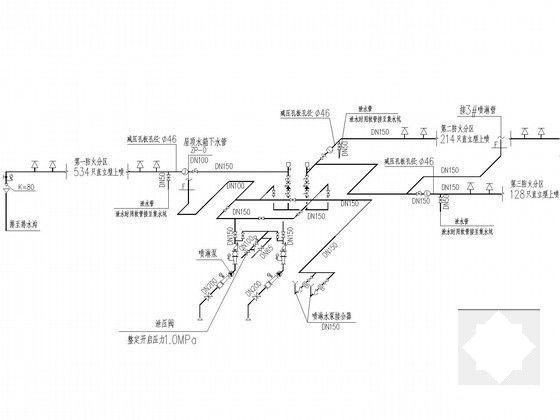

喷淋给水系统图

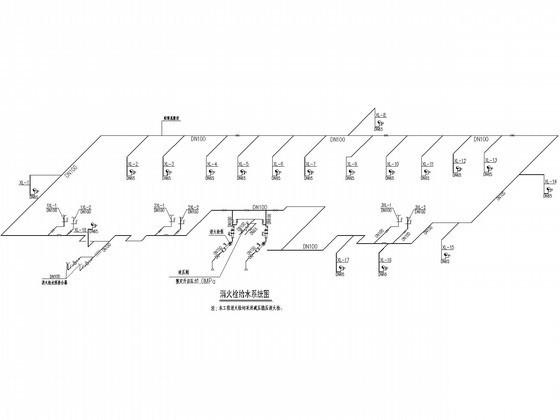

消火栓给水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
给排水设计施工说明 - 1 -
给排水设计施工说明 - 2 -
给排水设计施工说明 - 3 -
给排水设计施工说明 - 4 -
给排水设计施工说明 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.62 MB
- 收藏次数：0
-
