污泥泵房及分配井结构CAD施工图纸(钢筋混凝土框架结构)(某污水处理厂)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 参考图纸:9张
  • 设计年代:近代

附件详情

知名设计院设计。该项目为安哥拉社会住房项目某污水处理厂中的污泥泵房及分配井结构施工图。全套图纸9张,包括污泥泵房及分配井结构总图,底板配筋图,池壁及梁、柱配筋图,板配筋图,污泥泵房及分配井 闸门预留预埋、混凝土包管剖面图及污泥泵房及分配井闸阀井结构图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

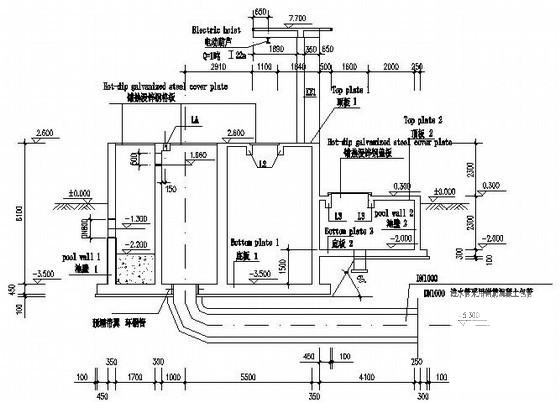

  • 污泥泵房及分配井结构CAD施工图纸(钢筋混凝土框架结构)(某污水处理厂) - 1
    第 1 张图

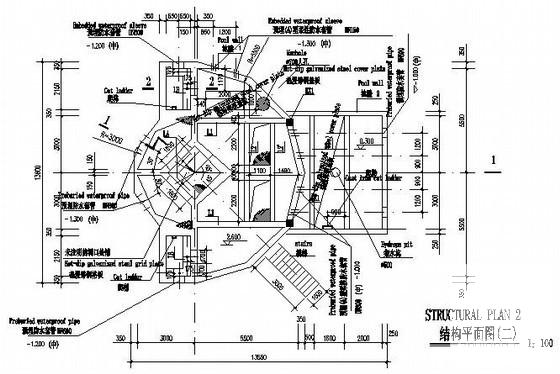

  • 污泥泵房及分配井结构CAD施工图纸(钢筋混凝土框架结构)(某污水处理厂) - 2
    第 2 张图

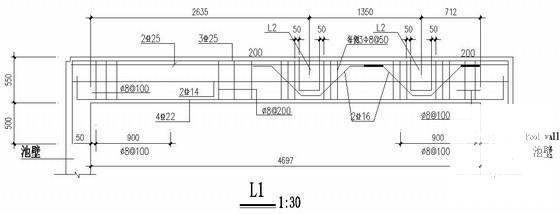

  • 污泥泵房及分配井结构CAD施工图纸(钢筋混凝土框架结构)(某污水处理厂) - 3
    第 3 张图

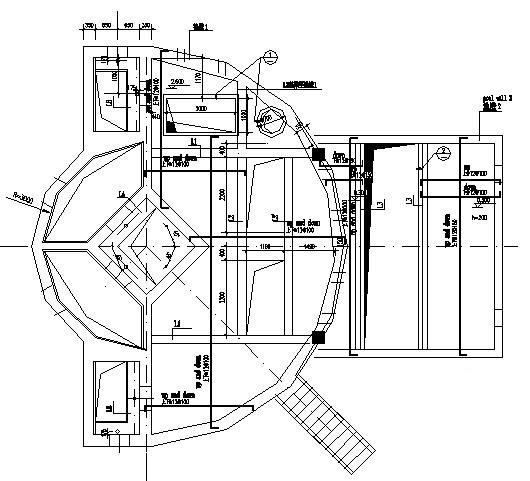

  • 污泥泵房及分配井结构CAD施工图纸(钢筋混凝土框架结构)(某污水处理厂) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
