10层医院建筑施工CAD图纸(节能设计)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:16张
  • 建筑设计面积:15395.8平方米
  • 占地面积:1996平方米
  • 建筑高度:38.55m
  • 建筑地上层数:10层
  • 设计效果图:无

附件详情

医院建筑,
建筑层数:10层,
总建筑设计面积:15395.8平方米,
建筑基底面积:1996平方米,
建筑高度:38.55米,
建筑结构:框架结构,
含建筑平面图、立面图、剖面图、 节点详图 、设计说明、节能说明,共16张图纸。

图5

图6

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

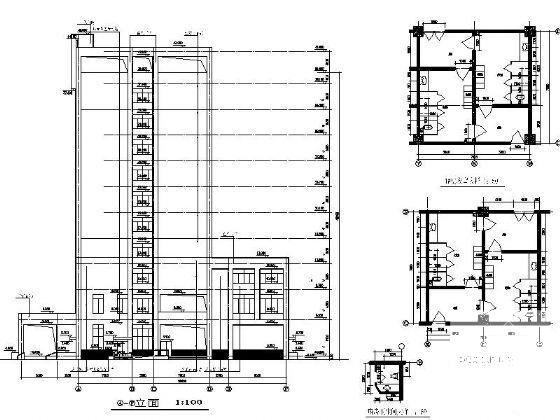

  • 10层医院建筑施工CAD图纸(节能设计) - 1
    第 1 张图

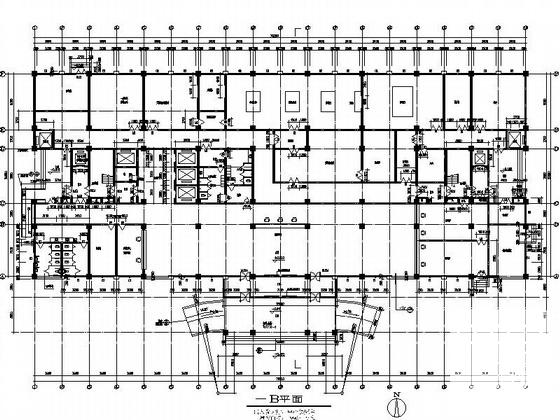

  • 10层医院建筑施工CAD图纸(节能设计) - 2
    第 2 张图

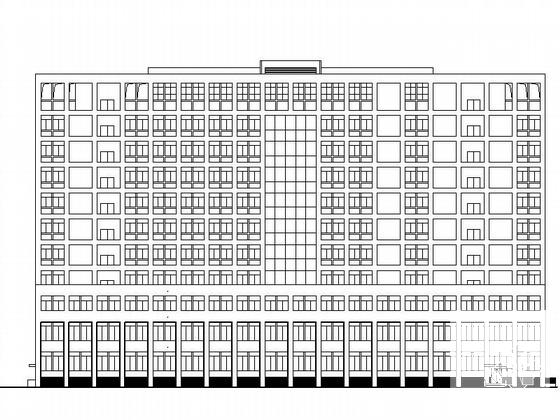

  • 10层医院建筑施工CAD图纸(节能设计) - 3
    第 3 张图

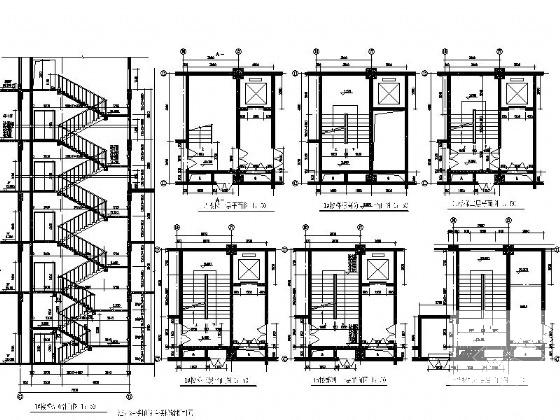

  • 10层医院建筑施工CAD图纸(节能设计) - 4
    第 4 张图

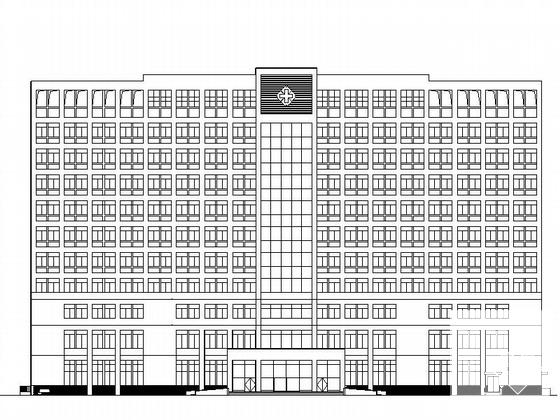

  • 10层医院建筑施工CAD图纸(节能设计) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
