5层住宅楼建筑施工套CAD图纸(带节能设计)

  • 图纸设计深度:施工图
  • 设计效果图:无
  • 有无人防:无

附件详情

山东某住宅楼全套图纸(建、结、安装、带节能)
建筑名称:东方xx8#住宅楼; 座落位置:黄海xx南侧,海滨xx西侧。
该项目总建筑面积为总建筑面积4265平方米,其中住宅建筑面积3866.8平方米, 储藏室建筑面积为398.2平米,地上5层,高度16.69米,2.4 采用框架结构,建筑结构的类别为丙类,使用年限为50年,抗震设防烈度为7度。 防火设计的耐火等级为二级;一层一个防火分区。 本楼共有30户,2种户型。

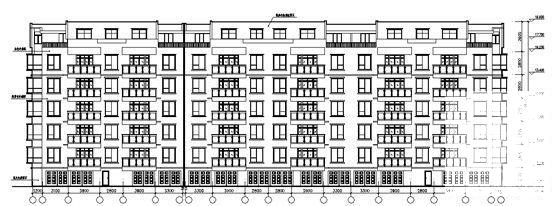

南立面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

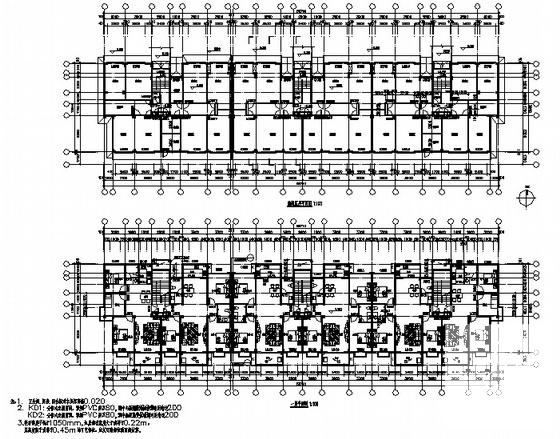

  • 5层住宅楼建筑施工套CAD图纸(带节能设计) - 1
    第 1 张图

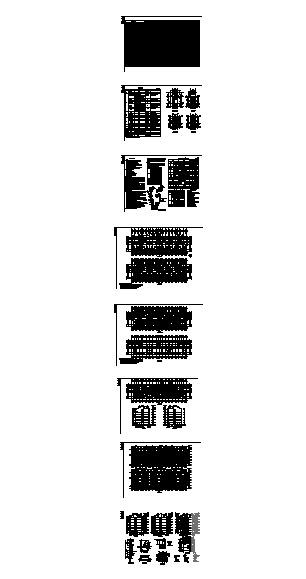

  • 5层住宅楼建筑施工套CAD图纸(带节能设计) - 2
    第 2 张图
  • 5层住宅楼建筑施工套CAD图纸(带节能设计) - 3
    第 3 张图

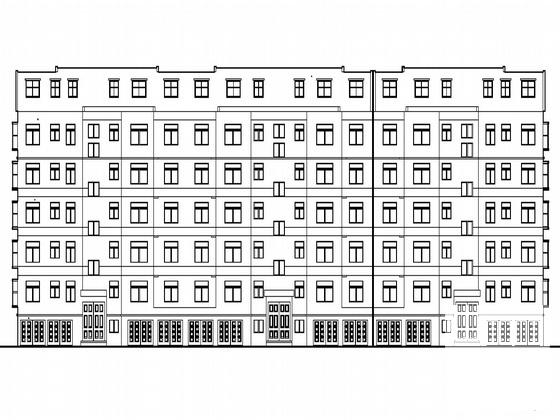

  • 5层住宅楼建筑施工套CAD图纸(带节能设计) - 4
    第 4 张图

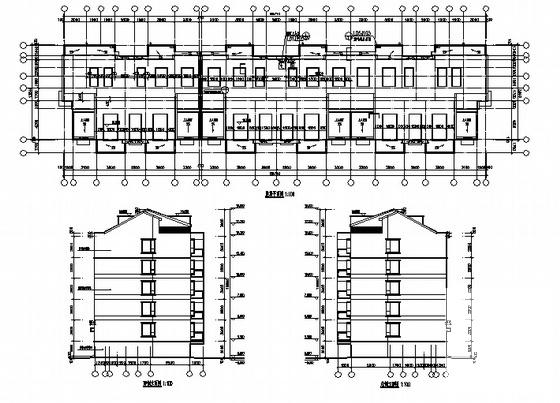

  • 5层住宅楼建筑施工套CAD图纸(带节能设计) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
