26层剪力墙底商住宅楼结构CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 地上层数：26层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙,框架剪力墙,框架核心筒
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 参考图纸：86张
- 设计年代：近代,近代
附件详情
该项目为26层剪力墙底商住宅楼，主楼部分为复合地基，采用CFG桩法进行地基处理。
全套86张图纸，包括资料目录、桩平面布置图、基础施工图、剪力墙平法施工图、梁平法施工图、板配筋图、核心筒楼梯详图、套内
楼梯详图
、墙身详图、楼面挑板平面布置图、CFG桩
平面布置图
等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

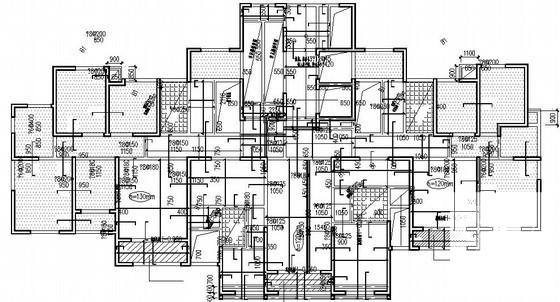

第 1 张图 -

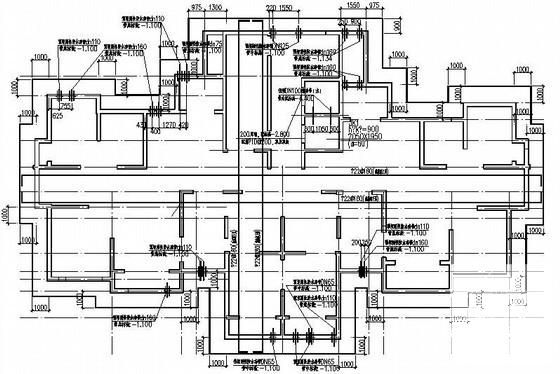

第 2 张图 -

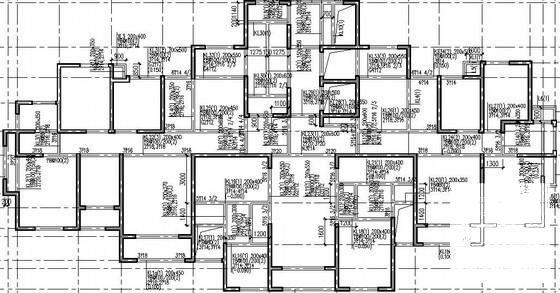

第 3 张图 -

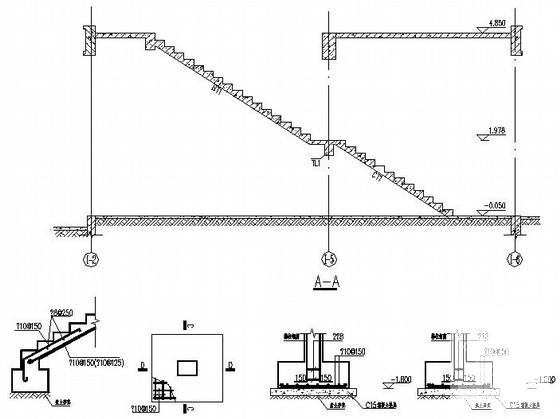

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-26
- 评论次数：0
- 浏览次数：0
- 文件大小：7.66 MB
- 收藏次数：0
-
文件名称：
附件-995876996777650776555.rar
