24层酒店及会议中心外立面工程建筑施工CAD图纸(隐框玻璃幕墙)

附件详情

本项目为河北某酒店及会议中心外立面工程.
建筑高度：108.300米
建筑层数：地上24层，地下2层
标准层高：3.900m
主体建筑设计结构形式：钢筋混凝土框架结构
地面粗糙度类型：B类
建筑物耐火等级：一类 Ⅰ级；幕墙耐火极限不低于1.00h
抗震设计烈度： 七度 （地震加速度：0.15g）
基本风压：Wo=0.30KN/m2（50年重现期）

主要幕墙类型
一：石材幕墙
二：点式玻璃幕墙
三：隐框玻璃幕墙
四：铝板幕墙
五：全玻幕墙
六：断桥隔热门窗及百叶
七：明框幕墙
八：不锈钢门

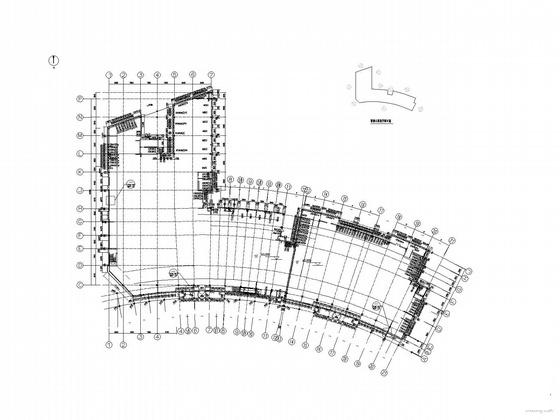

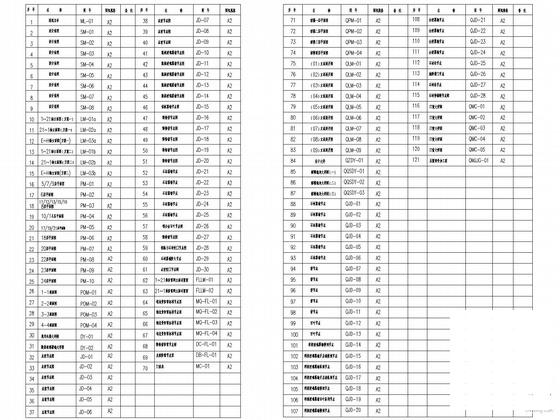

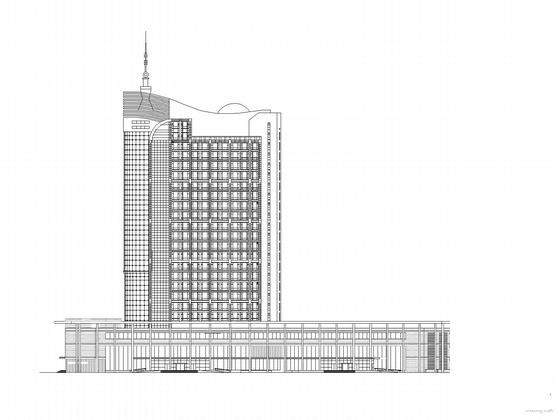

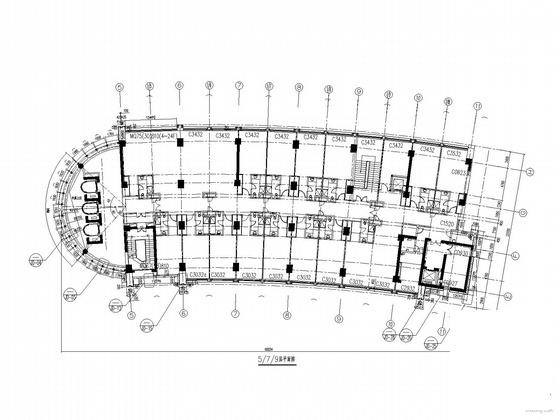

这份参考资料包含设计说明、立面方案图、平面图、墙身大样以及以上各幕墙的 节点图 （含防雷），共计121张。
