3层剧场电气施工图纸
- 建筑地上层数：3层
附件详情
- 一、配电系统图
- 二、干线平面图
- 三、插座平面图
- 四、动力平面图
- 五、 照明平面图
- 六、应急照明平面图
- 七、照明干线图
附件详情
该项目是某三层剧场，图纸主要是
强电
设计，包含配电设计、干线平面布置、插座平面布置、普通照明、应急照明等，本套剧场电气图纸缺少设计说明，但图纸设计清楚，符合规范，很有参考价值。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

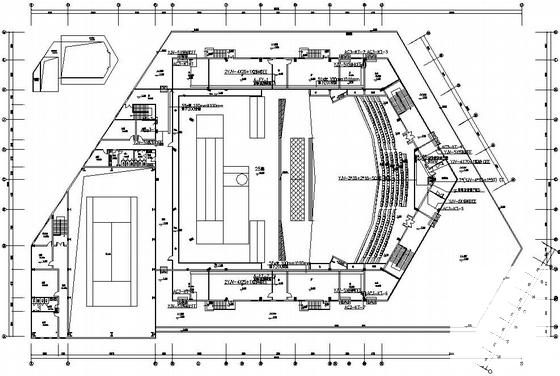

第 1 张图 -

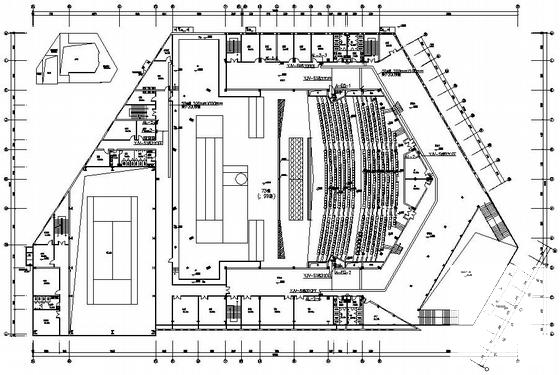

第 2 张图 -

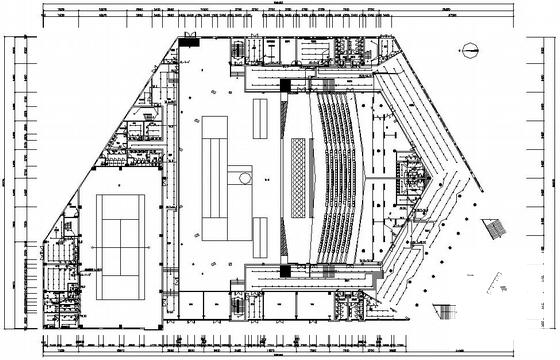

第 3 张图 -

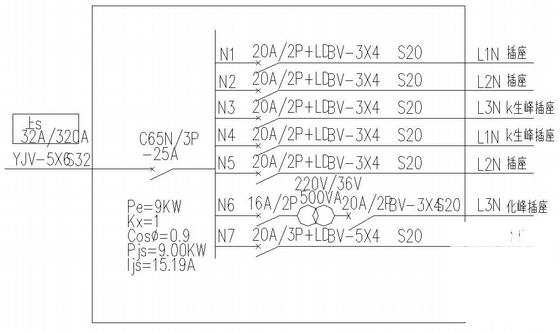

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
