黄金海岸16层商住综合楼建筑施工CAD图纸(人防)

  • 商业聚合形态:“面”式
  • 建筑类别:商业综合体
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:21张
  • 建筑高度:58.2m
  • 地上层数:16层
  • 设计效果图:无
  • 机动车辆停车位:154个

附件详情

某黄金海岸十六层商住综合楼 建筑施工 图(含人防)——21张CAD

包含:各层平面图、立面图、剖面图、人防平面、门窗大样、电梯大样以及各 节点图

功能:停车库、商业、宿舍、办公
建筑耐久年限:二级(非战争时期50年)
抗震设防烈度:七度
人防:附建式人防工程,总建筑面积9640平方米,分为3个防火分区。其中A区2890平方米;B区2850平方米;C区3900平方米。根据防火分区划分为3个防护单元,其中A区人防面积2700平方米,防护等级6级;B区人防面积2750平方米,防护等级6级;C区人防面积3740平方米,防护等级6B级。每个防护单元均划分为二个抗爆单元,掩蔽人数均为800人。
平时功能: 小汽车库
停车位:154个
战时功能: 二等人员隐蔽所

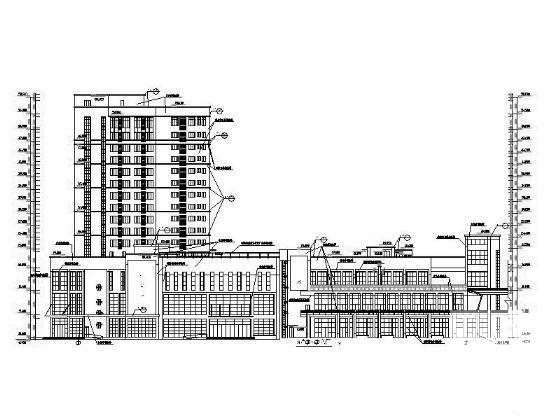

侧立面

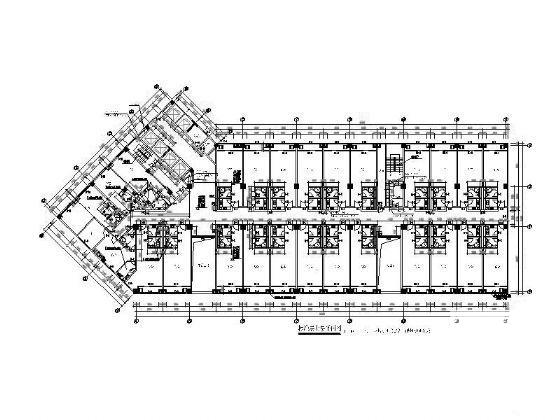

标准层平面

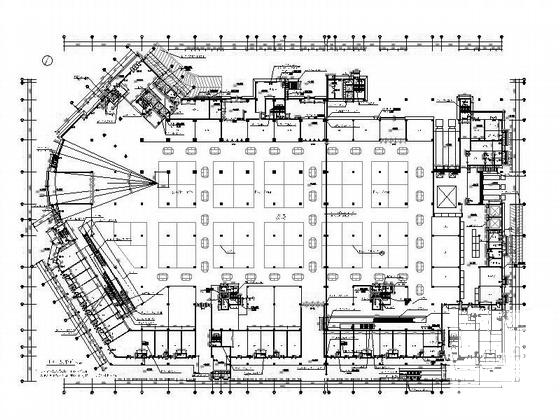

人防平面

电梯大样

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 黄金海岸16层商住综合楼建筑施工CAD图纸(人防) - 1
    第 1 张图
  • 黄金海岸16层商住综合楼建筑施工CAD图纸(人防) - 2
    第 2 张图
  • 黄金海岸16层商住综合楼建筑施工CAD图纸(人防) - 3
    第 3 张图
  • 黄金海岸16层商住综合楼建筑施工CAD图纸(人防) - 4
    第 4 张图
  • 黄金海岸16层商住综合楼建筑施工CAD图纸(人防) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
