18层商住楼(带人防)建筑施工CAD图纸

  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:陕西
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:41190.00平方米
  • 建筑高度:60.6m
  • 地上层数:18层
  • 地下层数:1层
  • 地下室功能:人防
  • 效果图:无

附件详情

1. 建筑物耐久年限: 50年
2. 建筑物耐火等级: 一级
3. 建筑物抗震设防烈度: 八度
4. 建筑规模: 该项目为一类高层商住楼,建筑面积为41190.00平方米,层数为地上18层,地下1层
5. 建筑高度: 至主体屋面结构板面60.600米
6. 屋面防水等级:Ⅱ级
7. 结构类型: 框架剪力墙结构
8. 人防工程:该项目人防工程等级为六级,战时为二级人员掩蔽所,平时为Ⅳ级地下汽车库

总图

总图

剖面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

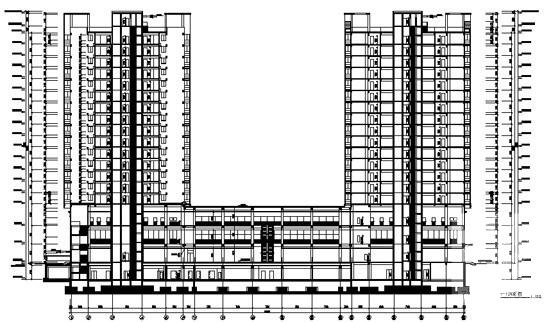

  • 18层商住楼(带人防)建筑施工CAD图纸 - 1
    第 1 张图

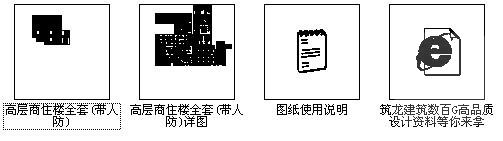

  • 18层商住楼(带人防)建筑施工CAD图纸 - 2
    第 2 张图

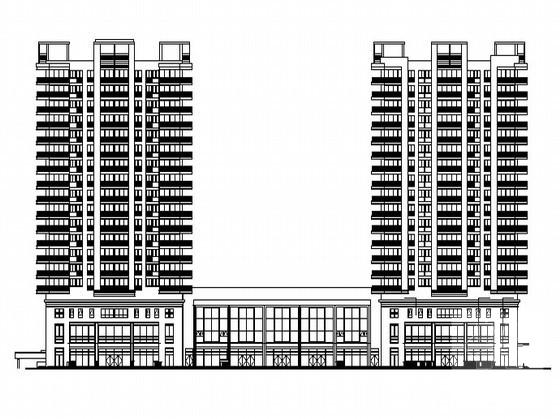

  • 18层商住楼(带人防)建筑施工CAD图纸 - 3
    第 3 张图

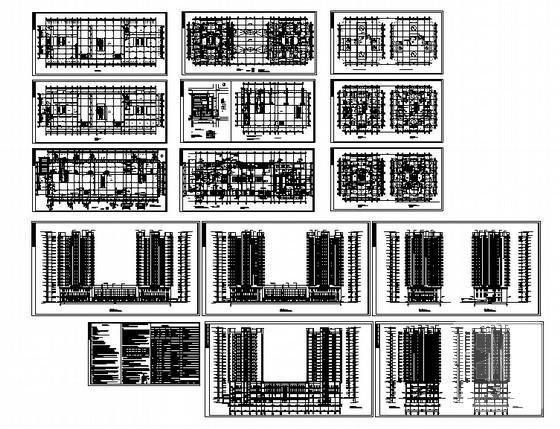

  • 18层商住楼(带人防)建筑施工CAD图纸 - 4
    第 4 张图
  • 18层商住楼(带人防)建筑施工CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
