24层带3层裙房商住楼结构施工大样图

  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:人防,车库,设备用房
  • 参考图纸:98张
  • 设计年代:近代

附件详情

该项目是浙江某安置房项目,地上24层,地下1层,剪力墙结构,3层裙房,总建筑设计面积:11896.6平方米,其中住宅:6589.8平方米,其余为商业、社区用房、物业等。总高度为:74.85m,该项目采用泥浆护壁钻孔灌注桩,基础设计等级为乙级,抗震设防烈度为6度。
结构专业该资料包含: 结构设计说明 ,桩基说明及桩基详图,桩基定位图,地下室结构图,主楼墙柱配筋图,梁板图,裙房梁板图,柱布置图等共计68张图。
建筑专业该资料包含: 建筑施工图设计 说明,人防说明,平面图,立面图,剖面图,各种大样图等共计30张。
分享投稿时间:近几年9月。

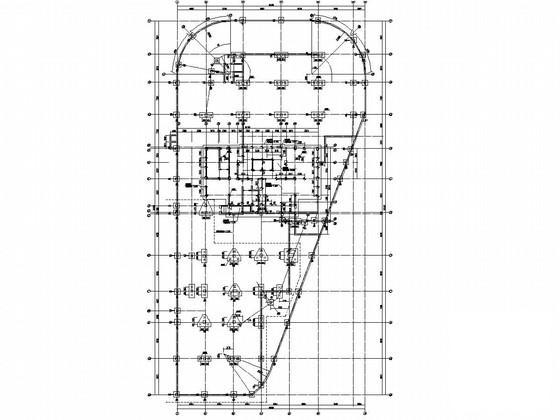

桩基定位图

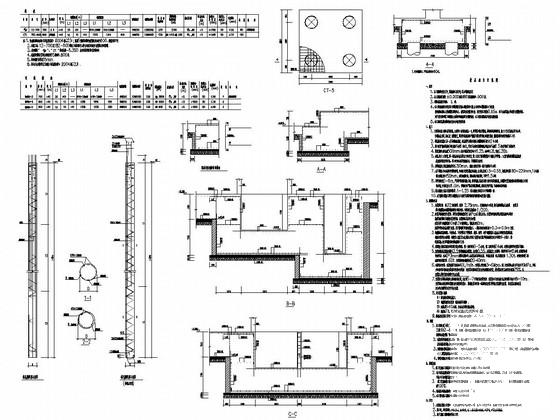

桩基说明及桩基详图

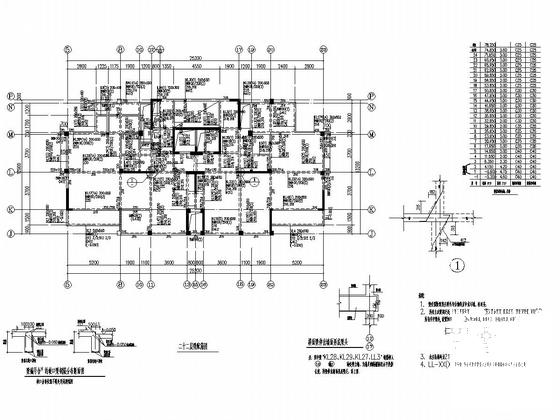

二十二层梁配筋图

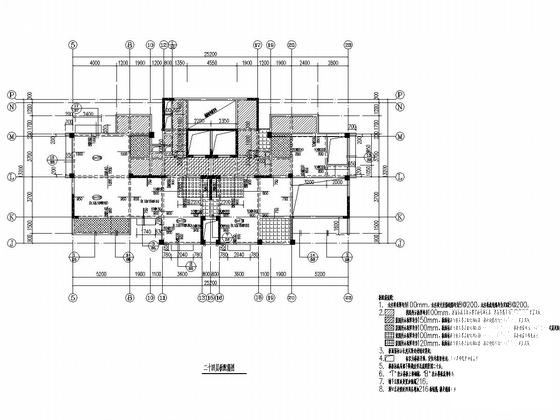

二十四层板配筋图

裙房二层梁配筋图

裙房三层板配筋图

二十三层平面图

卫生间详图

标高47.650~59.650墙柱定位平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 商住楼结构 - 1
    商住楼结构 - 1
  • 商住楼结构 - 2
    商住楼结构 - 2
  • 商住楼结构 - 3
    商住楼结构 - 3
  • 商住楼结构 - 4
    商住楼结构 - 4
  • 商住楼结构 - 5
    商住楼结构 - 5
  • 商住楼结构 - 6
    商住楼结构 - 6
  • 商住楼结构 - 7
    商住楼结构 - 7
以上是部分截图,请下载附件后查看完整高清内容
