19层综合楼（带六级人防）给排水CAD施工图纸

附件详情

该项目设计最高日用水量为 570m3/天，最大时用水量为51m3/天.生活给水系统与消防给水系统完全独立，分开设置，生活水池容积为130m3/天.大厦分为三个供水区，1区为地下二层至四层；由市政水压直接供水；2区为五层至十二层；3区为十三至十九层；2至3区均为变频给水设备供水。

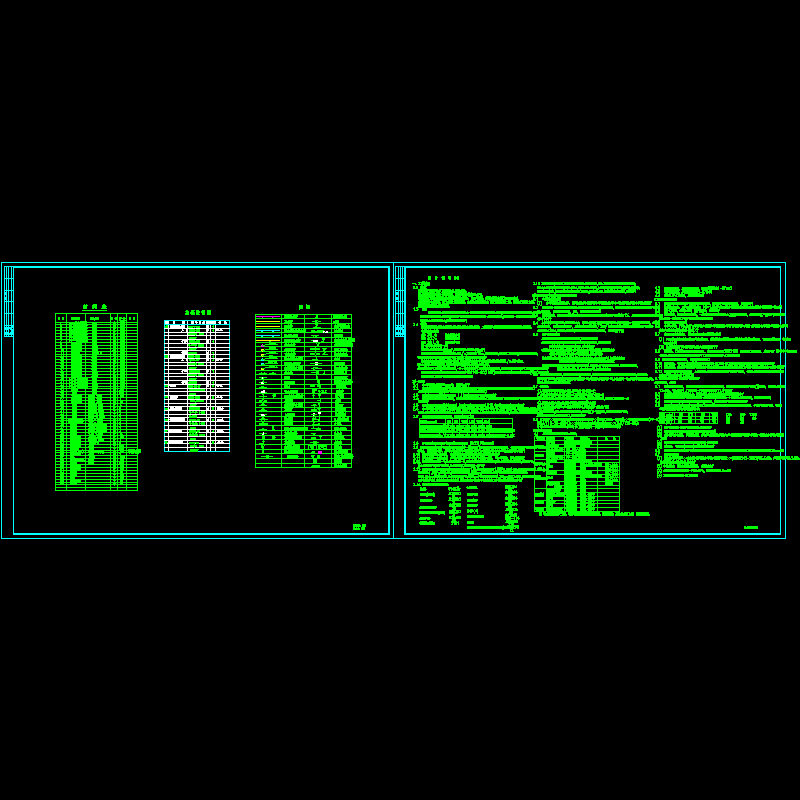

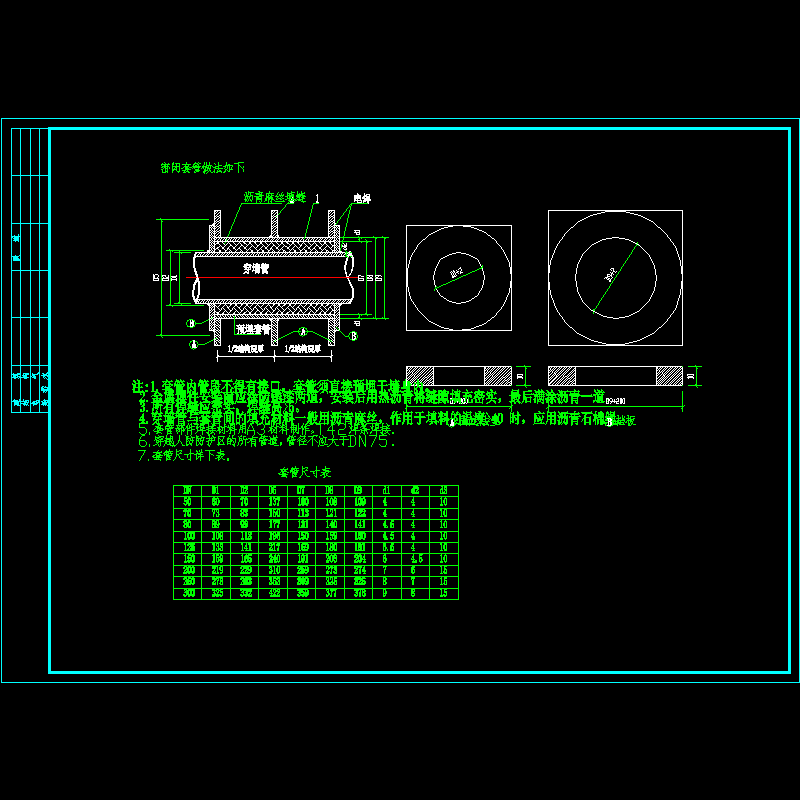

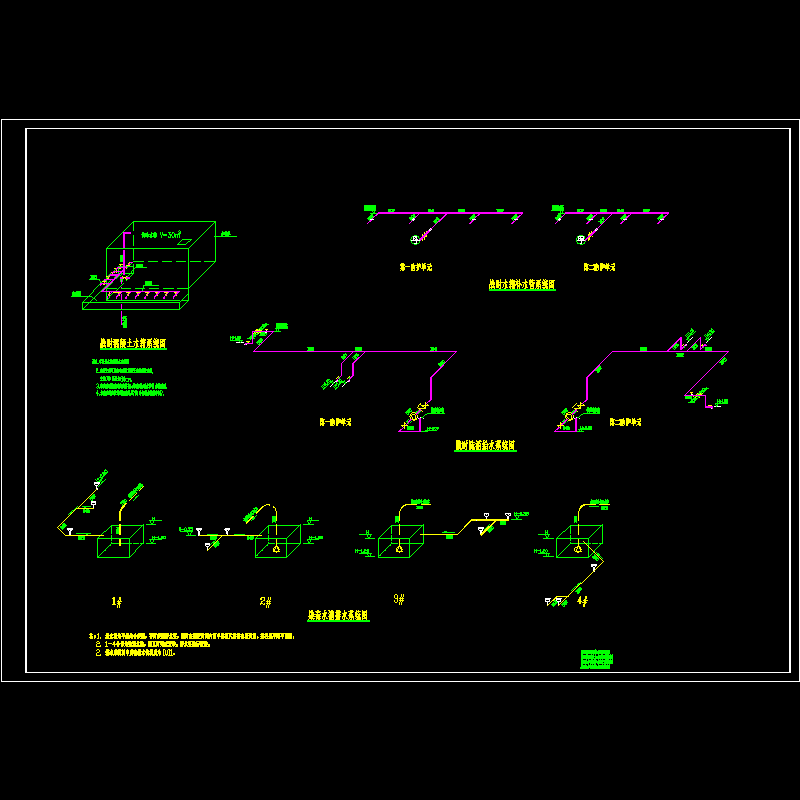

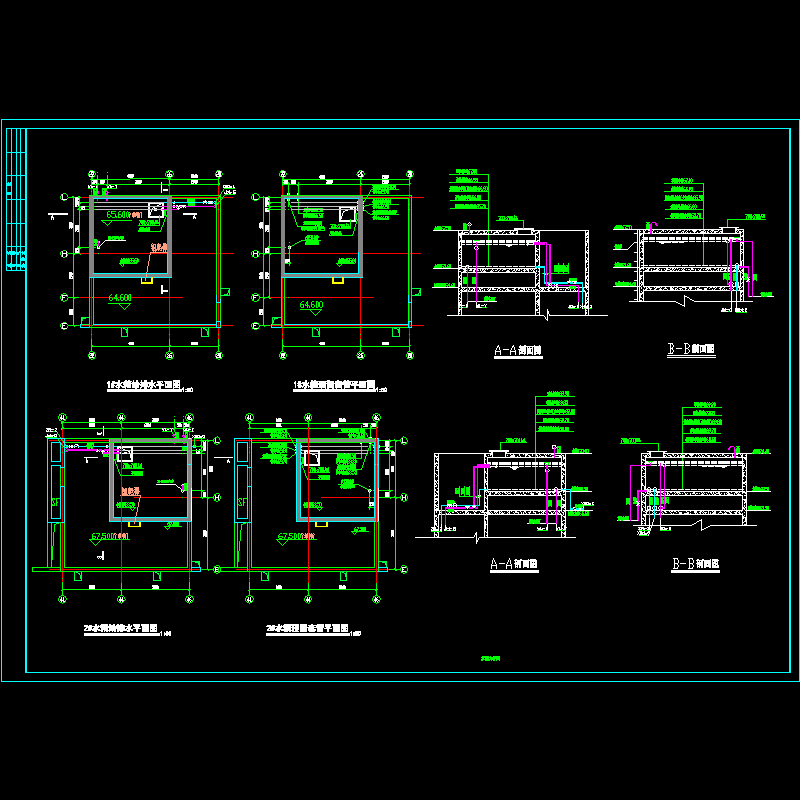

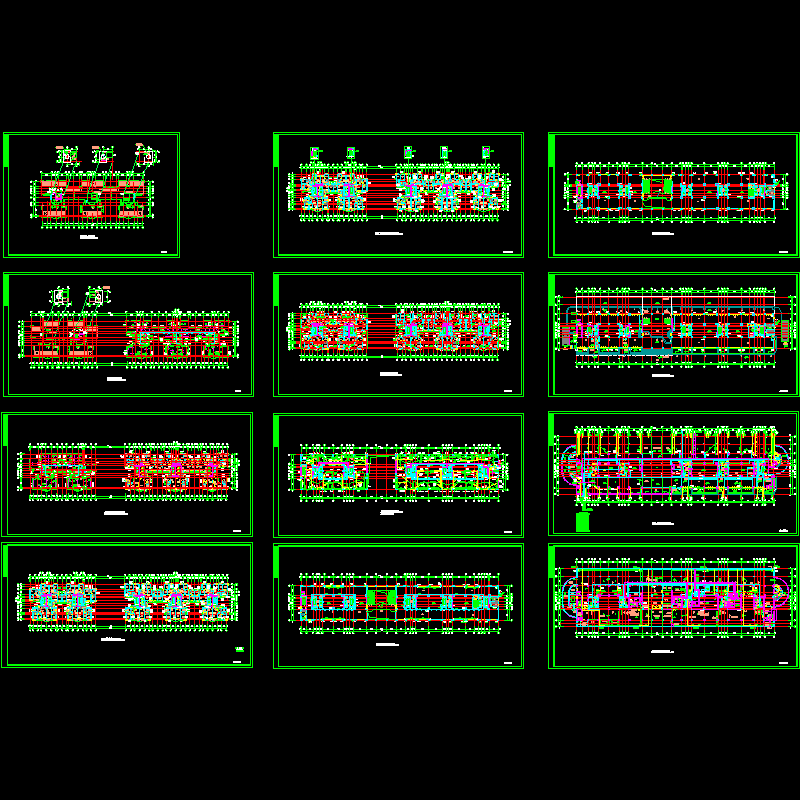

图纸内容包括：1.设计说明和设备材料表 2.屋顶给排水平面图 3.屋面给排水平面图 4.一－十九层住宅给排水平面图 5.地下二层人防战时给排水平面图 6.商场给排水平面图 7.各层喷淋平面 8.人防地下室战时给排水设计说明 9.人防套管 10.水泵大样 11.水箱间大样 12.战时水箱补水管系统图 战时洗消给水系统图 13.生活给水原理图 14.消火栓原理图 15.自动喷淋原理图 16.排水原理图 17.雨水、空调排水原理图
