上23层商业办公楼电气出图纸版CAD施工图纸（塔楼、裙房、地下室人防）

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：23层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：125张
设计年代：近代
地下室用途：人防,车库,设备用房
节点大样：人防,电缆,开关按钮,其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线电视：D类
监控图像等级：4级以上
接地方式：TN-S
项目所在地：广东
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

1、电力、电讯规划总平面图
2、电气设计说明、材料表
3、变配电所高压接线图
4、高压10KV及10/0.4KV供电系统结线示意图
5、变配电所平面布置图
6、配电干线图
7、人防电力干线系统图
8、配电房低压配电系统图
9、地下室桥架出线图
10、事故照明灯具接线图
11、消火栓泵配电系统图
12、喷淋泵配电系统图
13、生活泵配电系统图
14、配电箱一次接线图
15、照明平面图
16、电力平面图
17、应急照明平面图
18、基础接地平面图
19、屋面层防雷平面图
20、综合布线系统图
21、无障碍厕所呼叫系统图
22、有线电视系统图
23、闭路监控系统图
24、火灾报警系统图
25、弱电平面图
26、火灾报警平面图
27、人防工程电气设计说明
28、人防风机控制原理图
29、人防做法详图
30、防爆呼唤按钮、电缆穿墙防护密闭安装做法详图
31、人防通风方式控制台控制原理及接线图
32、人防照明平面图
33、人防电力平面图

附件详情

该附件是一类高层商业办公楼全套电气出图版施工图，总共125张，包含塔楼、裙房、地下室人防，并有完整计算书。
本项目由4～23层办公、1~3层商业、地下室设备用房及车库等组成。地下二层局部战时用作人防。建筑面积约3万多平方米，该工程属高层一类高层建筑。工程在地下室设置全埋式人防工程，建筑面积为3983平方米，战时为2个防护单元，属于六级二等人员掩蔽所,平时为汽车库。
电气设计包含电力、照明供配电系统、防雷、接地与等电位联结系统、有线电视系统、通信电话及信息网络系统、保安闭路监控系统、门禁系统、火灾自动报警及消防联动系统等。

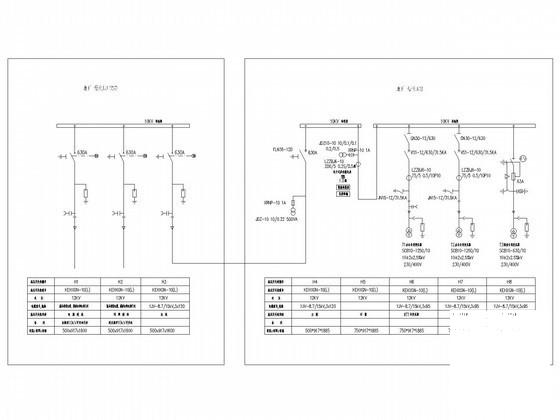

变配电所高压接线图

地下室负二层战时电力平面图

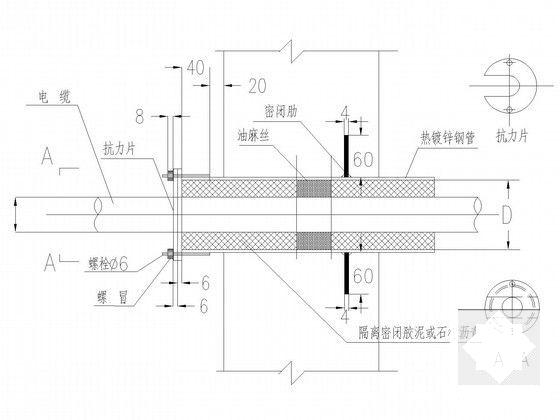

电缆穿防护密闭墙安装示意图

配电房低压配电系统图（一）

清洁式、滤毒式进风机控制原理图

塔楼七层电照平面图

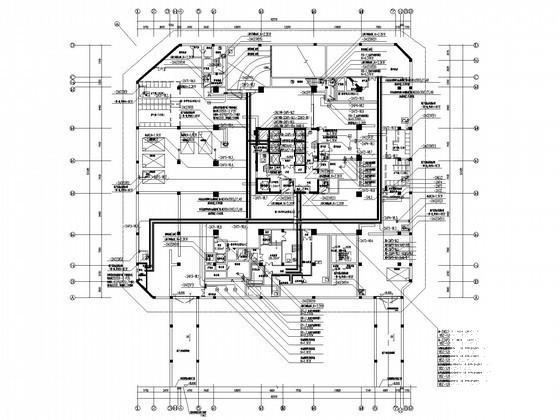

塔楼一层应急照明平面图

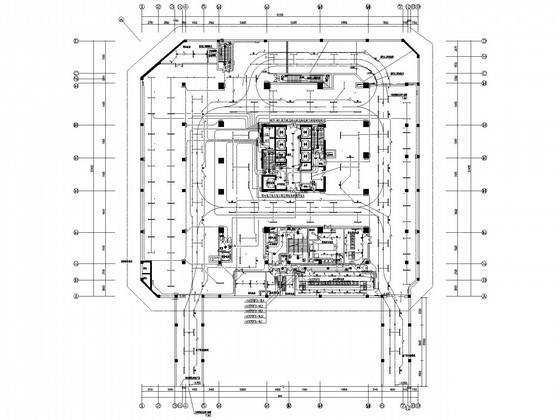

地下二层平时火灾报警平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
