高层办公楼及其裙房建筑通风空调系统设计CAD施工图纸（人防设计）

资料简介
赚取积分

附件设计说明：无
建筑类别：商业
建筑高度类型：高层建筑
建筑地上层数：25层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：29张
设计内容：空调,通风,人防
空调系统：空气-水系统
送风方式：散流器送风
项目所在地：湖南

附件详情

人防通风设计与施工说明
人防设备及大样
人防进排风口部系统图
人防口部详图
地下室风管平面
地下室战时平面图
空调水管配管平面
空调风管平面
地下层筒体空调接管平面
6~15层筒体空调接管平面
16~25层筒体空调接管平面
机房层空调平面
标准层空调平面
裙房空调水系统
空调机房详图
空调主要设备表
屋顶风机平面

附件详情

一、项目概要：
该项目为地处湖南，为一办公建筑，建筑地上二十五层，裙房四层，设一层地下室...
二、空调系统：
空调系统采用风机盘管加新风机组...
三、通风系统：
采用吊顶导管式排气扇，混流排风机箱...
四、人防系统：
1.清洁式通风：5.5m3/h.p。
2.滤毒式通风：2.25m3/h.p，并满足防毒通道30-40次/时换气次数。
3.隔绝防护时间：≥3h ;CO2浓度≤2.5%...

图纸共29张。

地下室风管平面

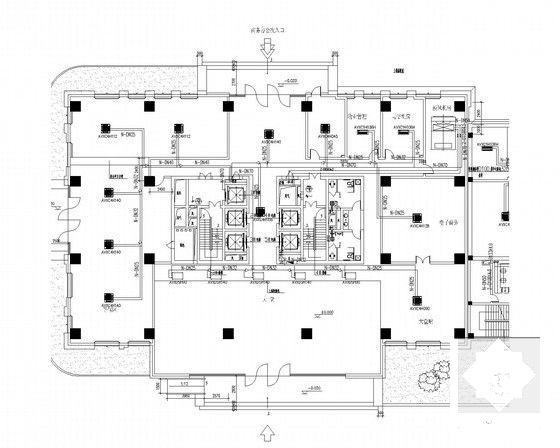

空调风管平面

空调水管配管平面

空调水系统

人防进风口部系统图

人防口部放大平面图

筒体空调接管平面

空调机房平面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
