钢闸门CAD施工方案图纸设计21张(楼梯启闭机室)

附件详情

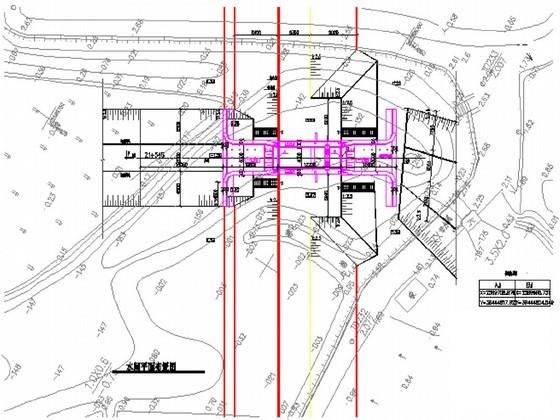

  • 水闸 平面布置图
  • 水闸剖面图
  • 水闸结构平面图
  • 水闸开挖平面图
  • 水闸闸门图
  • 水闸门槽总图
  • 水闸门槽零件图
  • 搅拌桩平面布置图
  • 水闸启闭机室钢筋图
  • 柱钢筋图
  • 楼板及楼梯钢筋图
  • 水闸启闭机室钢筋图
  • 梁表钢筋图

附件详情

1、图中标注尺寸单位为毫米。
2、止水方式采用橡皮止水。
3、闸门防腐设计要求
(1)采用热喷锌+封闭漆防腐;
(2)基体金属表面采用喷砂除锈,清洁度等级达到Sa2又2分之一级,表面粗糙度值应在Ry=60-80 m的范围之内。
(3)除锈后进行热喷锌,涂层厚度要求达到120 m。
(4)喷锌后喷涂北京航空材料研究所研制的881环氧云铁封闭漆一道,厚度为40 m;再喷涂银灰色881聚氨脂面漆两道,每道厚度为40 m,漆膜总厚度为120 m。
(5)具体的 施工工艺 要求、检测方法及验收标准按《水工金属结构防腐蚀规范》SL105-95执行。
……
CAD21张 编制

水闸剖面图

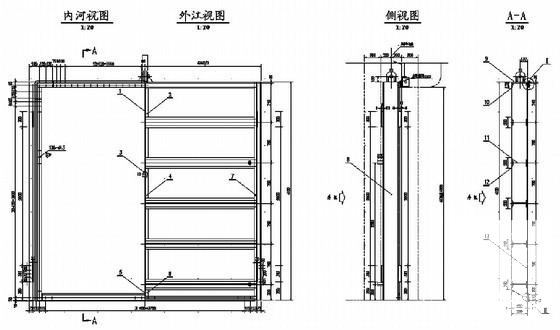

水闸闸门图

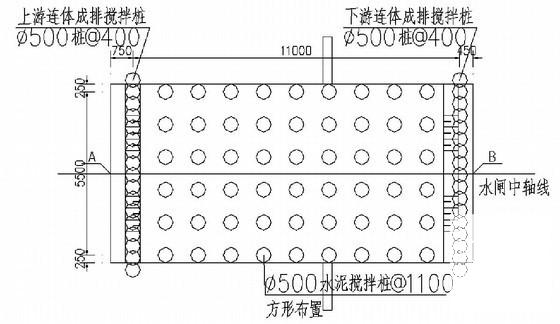

搅拌桩平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢闸门CAD施工方案图纸设计21张(楼梯启闭机室) - 1
    第 1 张图
  • 钢闸门CAD施工方案图纸设计21张(楼梯启闭机室) - 2
    第 2 张图
  • 钢闸门CAD施工方案图纸设计21张(楼梯启闭机室) - 3
    第 3 张图
  • 钢闸门CAD施工方案图纸设计21张(楼梯启闭机室) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
