一套水利卧倒式钢闸门设计CAD大样图

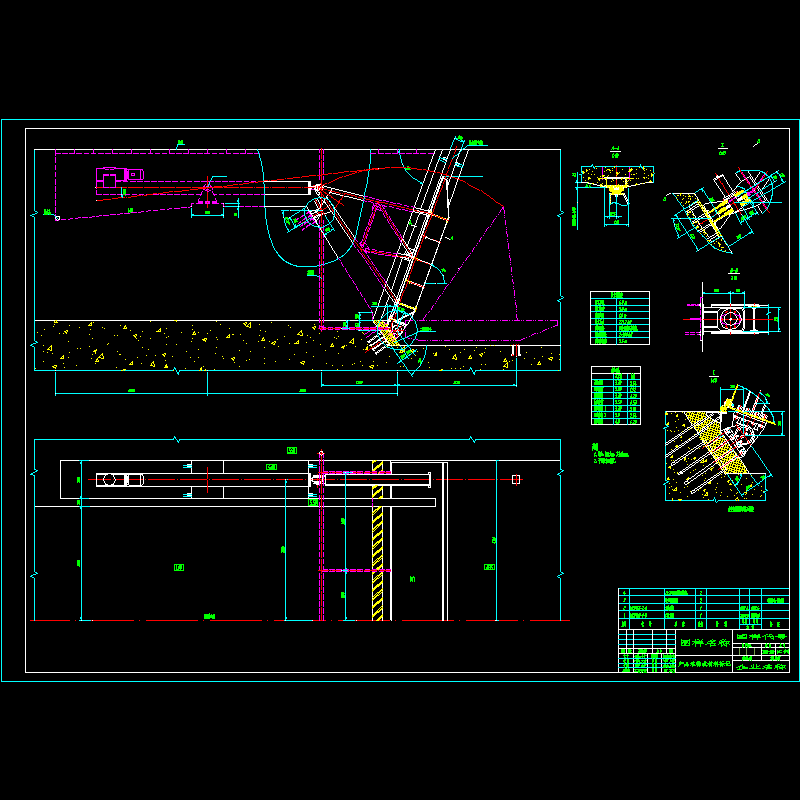

卧倒式钢闸门CAD图纸。含有闸室纵剖面图、半闸室平面图、支铰大样图、闸门剖面图及两份说明表。闸门高3.8米,闸孔净宽6米,底槛高程1米,总水压力221.2KN。由双作用液压启闭机关启。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 一套水利卧倒式钢闸门设计CAD大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
