地上6层小区住宅楼电气CAD施工图纸（三级负荷）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：3696平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、弱电系统图
- 三、配电系统图
- 四、 弱电平面图
- 五、 照明平面图
- 六、 防雷接地 平面图
附件详情
本稿件是某高层小区住宅楼电气图纸,建筑地上6层，一层为储藏室，二至六层为住宅楼，建筑面积3696平方米，建筑高度16.9米，建筑结构为砖混结构，现浇混凝土楼板。电气设计包含低压照明配电系统、防雷接地系统、弱电系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

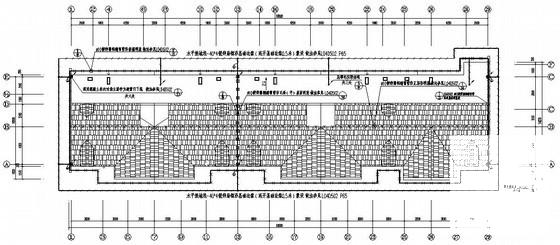

第 1 张图 -

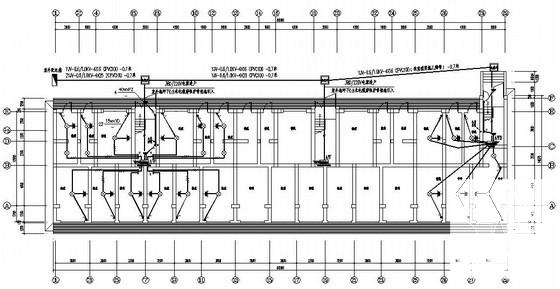

第 2 张图 -

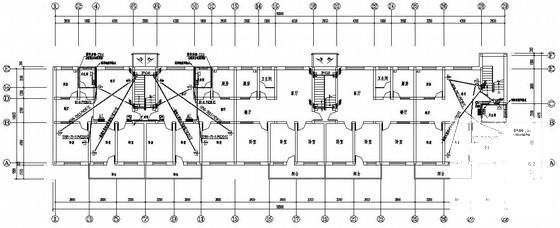

第 3 张图 -

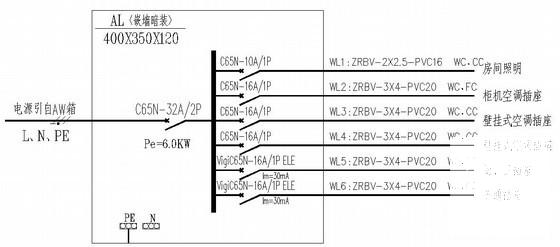

第 4 张图
