7层含阁楼住宅楼电气CAD施工图纸（三级负荷）

附件详情

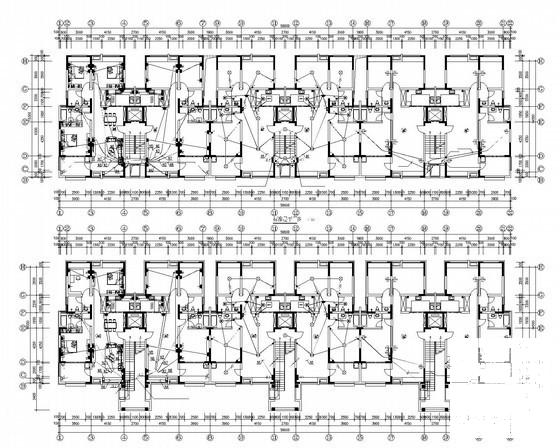

该附件为七层住宅楼电气施工图纸（含阁楼），共9张。
项目概要：地下一层，地上七层加阁楼；住宅层高3.05m,建筑主体高度29.530m；总建筑面积为8845.60平方米 。建筑设计结构形式为剪力墙结构，现浇混凝土楼板。该项目属于多层住宅建筑。

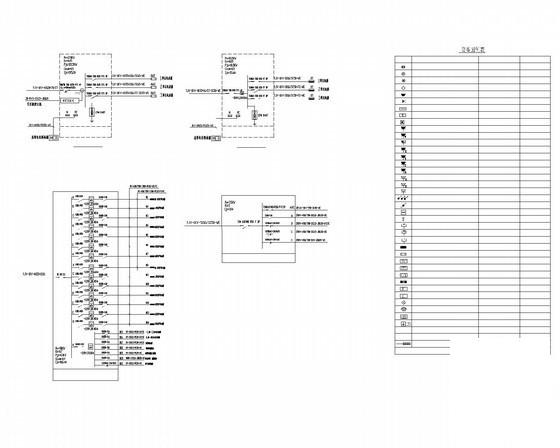

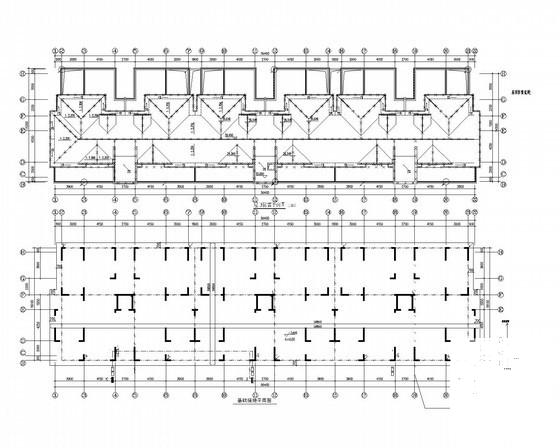

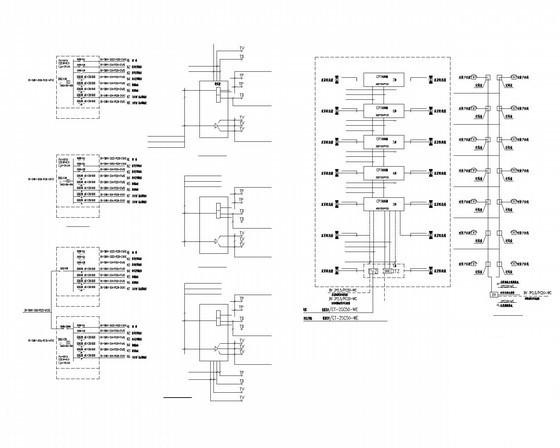

设计范围：220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视系统、电话系统、宽带网络系统、访客对讲系统。该项目电源分界点为地下室层总电源进线箱的进线开关。电源进建筑物的位置及电缆桥架由该资料提供。有线电视系统、电信分界点为一层电视前端箱及电信总配线架处。
......
，总共9张。
