4层砖混结构商业楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:70524.9平方米
  • 建筑地上层数:4层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):30
  • 大样节点:卫生间

附件详情

  • 给排水施工图 设计说明
  • 给排水、消防平面图
  • 雨水排水平面图
  • 雨水系统原理图
  • 卫生间大样图
  • 排水系统图
  • 给水系统图
  • 集水坑排水系统图
  • 空调冷却循环水设备系统原理图
  • 消火栓系统原理图

附件详情

本项目总建筑设计面积:70524.90平方米,建筑高度19.10米。该建筑为地上4层、地下2层的综合体,地上为商业用房,地下一层为商业用房,地下二层为设备用房、车库。建筑类别为二类公共建筑;建筑耐火等级:地上地下均为一级;抗震设防烈度:八度。设计合理使用年限为50年。
该资料范围包括:给水系统、生活污废水系统、雨水系统、消火栓系统、自动喷水系统、空调循环冷却水系统及移动灭火器配置。
,共21张。

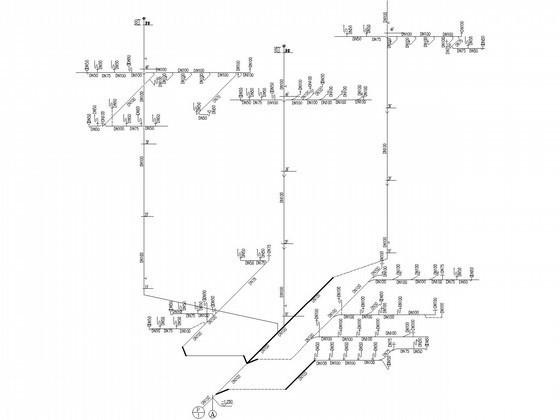

排水系统图

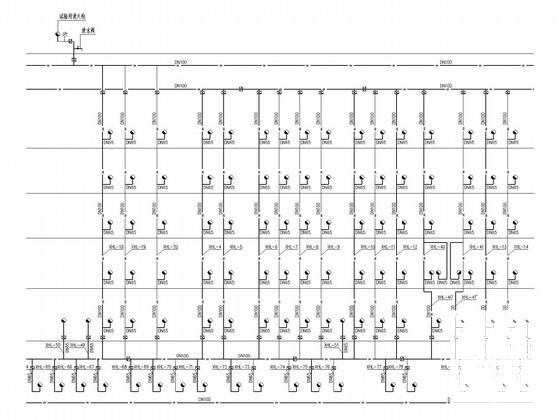

消火栓系统原理图

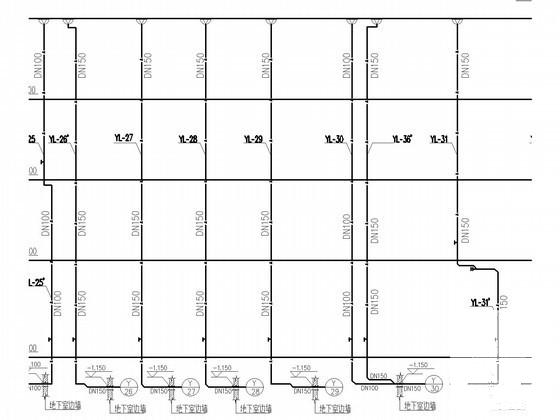

雨水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

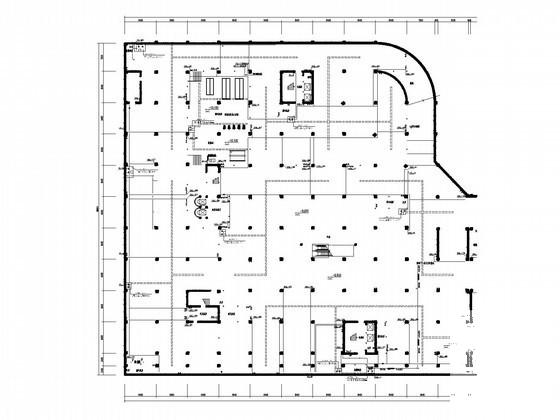

  • 4层砖混结构商业楼给排水消防CAD施工图纸 - 1
    第 1 张图
  • 4层砖混结构商业楼给排水消防CAD施工图纸 - 2
    第 2 张图
  • 4层砖混结构商业楼给排水消防CAD施工图纸 - 3
    第 3 张图
  • 4层砖混结构商业楼给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
