4层商业楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:18670平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:卫生间,集水坑
  • 项目所在地:辽宁

附件详情

  • 设计说明
  • 给排水施工图 主要设备表
  • 给排水平面图
  • 消防平面图
  • 给排水平面图
  • 消防系统
  • 卫生间给排水大样图
  • 集水坑给排水大样图

附件详情

该项目为商业楼室内给排水设计,总建筑面积18670平方米,结构高度18.2米,地上四层,地下二层为车库和设备机房,地上为商业和餐饮。
设计范围包括室内给水、污水、消防等。
,共20张。

机房给排水平面图

卫生间系统图

消防平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

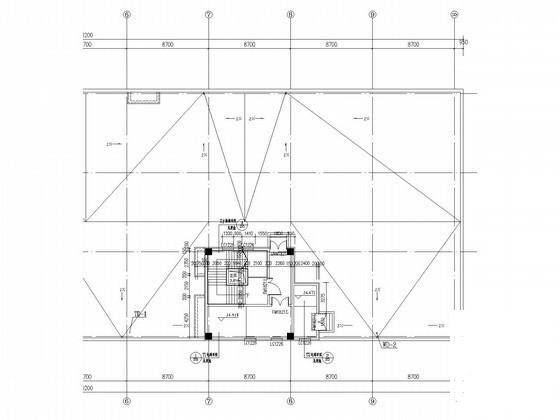

  • 4层商业楼给排水消防CAD施工图纸 - 1
    第 1 张图

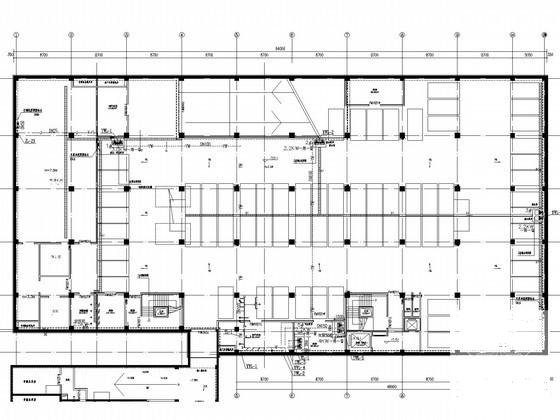

  • 4层商业楼给排水消防CAD施工图纸 - 2
    第 2 张图

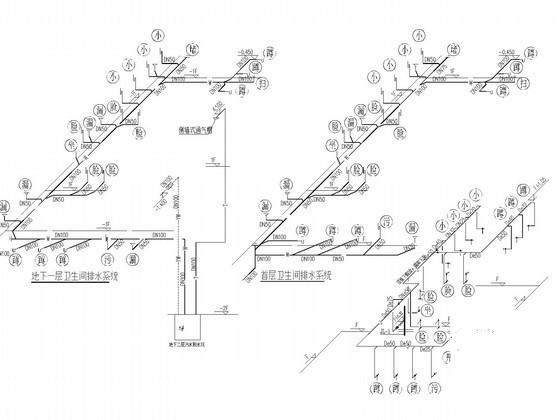

  • 4层商业楼给排水消防CAD施工图纸 - 3
    第 3 张图

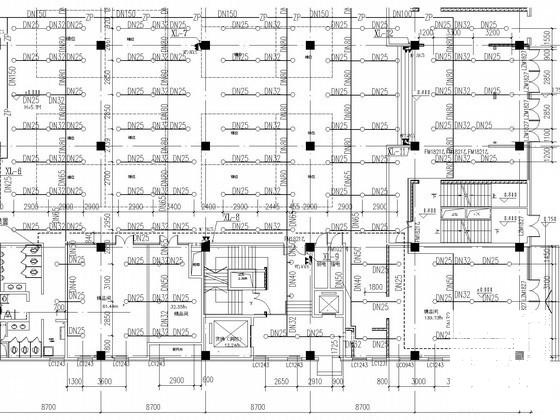

  • 4层商业楼给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
