高层商业楼给排水设计CAD施工方案图纸
- 设计说明：有
- 建筑类别：商业
- 建筑高度：高层建筑
- 建筑面积：12768.02平方米
- 地上层数：33层
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：50张
- 图纸年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水
- 排水体制：污废合流
- 排水技术：重力排水
- 雨水重现期：1年
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 项目地址：重庆
附件详情
- 附件详情
- 主要设备材料表
- 说明及图例
- 给水系统图
- 室内外消火栓系统图
- 喷淋系统图
- 商铺排水系统图
- 给排水平面图
- 喷淋平面图
附件详情
资料介绍：该项目建筑面积约12768.02m2,建筑高度97.35m；建筑层数为地下2层，地上33层，共计住宅145户。该项目室内0.000m标高相当于海拔标高377.800m。
设计内容:该项目设有生活给水系统、生活污水排水系统、雨水排水系统、消火栓给水系统。
编制于2012年，图纸共50张。
给排水系统展开图
室内消火栓系统图
室内消火栓系统图
三层给排水平面图
喷淋系统图
屋顶层给排水平面图
负一层喷淋平面图2
一层给排水平面图

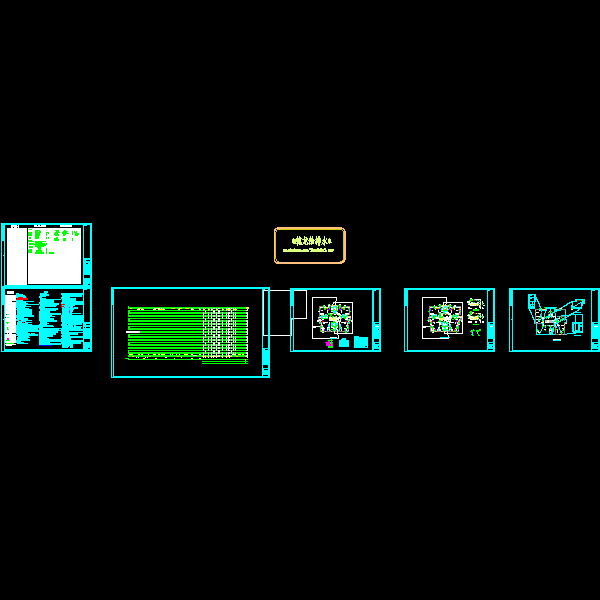

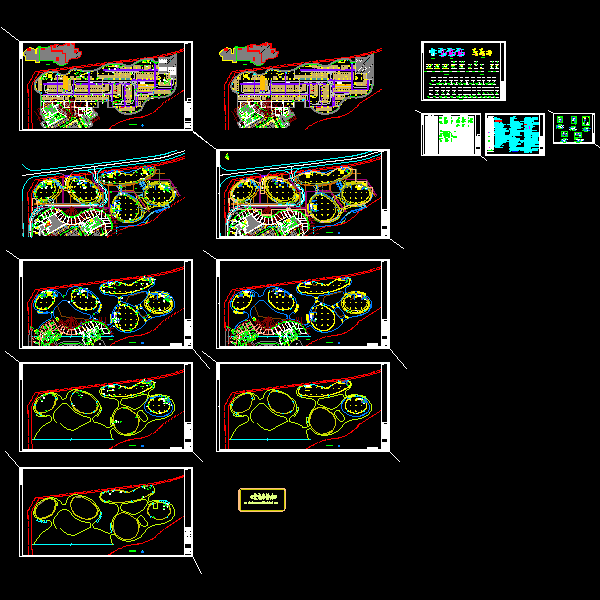

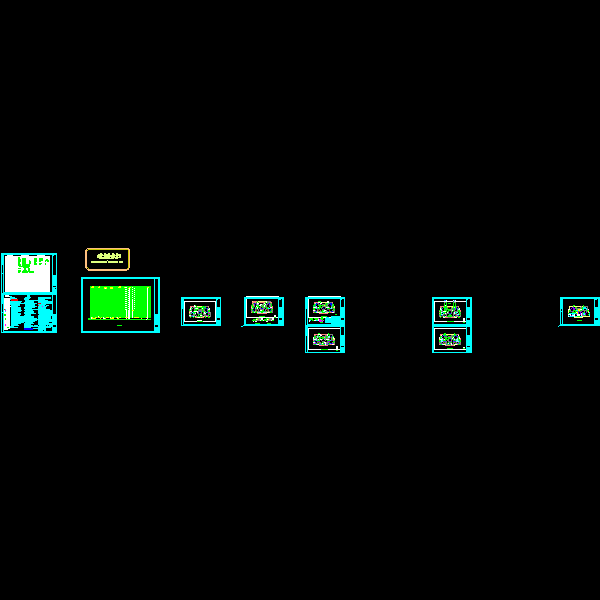

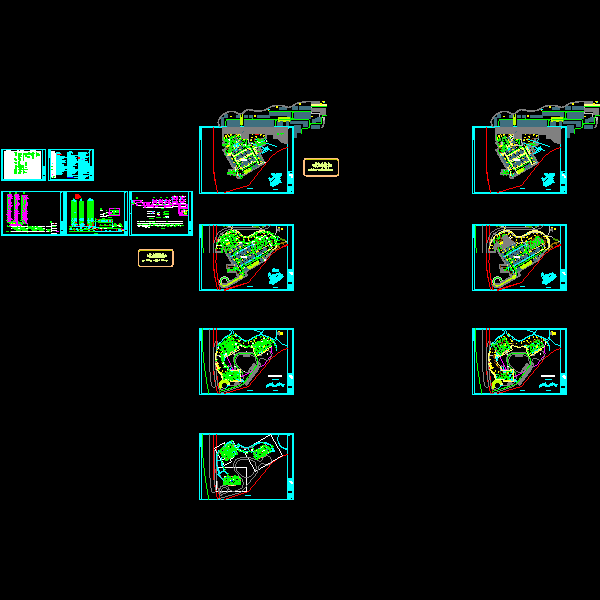

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
