钢铁制品公司厂房全套结构设计施工图纸

附件详情

某钢铁制品公司厂房全套图纸,带吊车。
该资料包含:
1.建筑图:钢结构厂房建筑设计说明、门窗详图、平面图、屋顶平面图、立面图、剖面图;
2.结构图:钢结构厂房设计说明、柱脚锚栓平面布置图、柱平面布置图、吊车梁平面布置图、屋面结构布置图、柱间支撑布置图、墙梁布置图、屋面檩条 平面布置图 、DCHL-1、DCHL-1A详图、KJ施工图、框架 节点详图 、柱间支撑施工图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

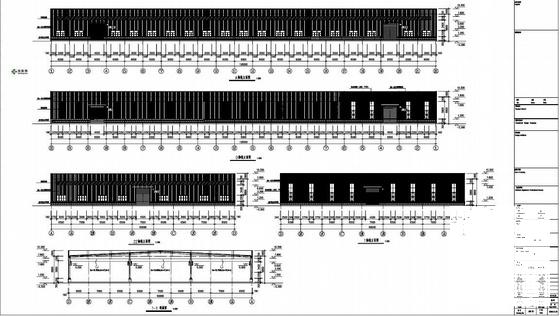

  • 施工图纸设计公司 - 1
    施工图纸设计公司 - 1

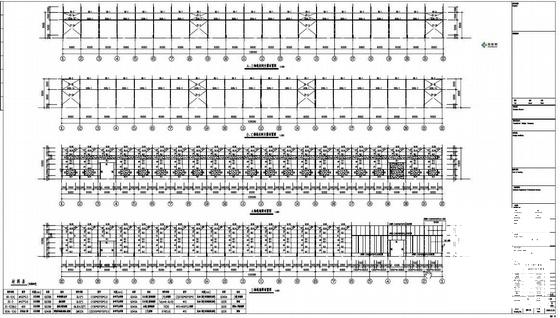

  • 施工图纸设计公司 - 2
    施工图纸设计公司 - 2

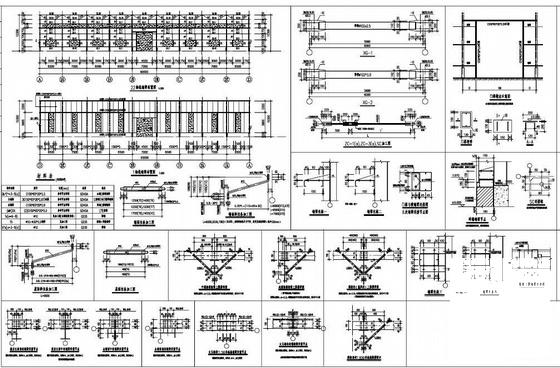

  • 施工图纸设计公司 - 3
    施工图纸设计公司 - 3

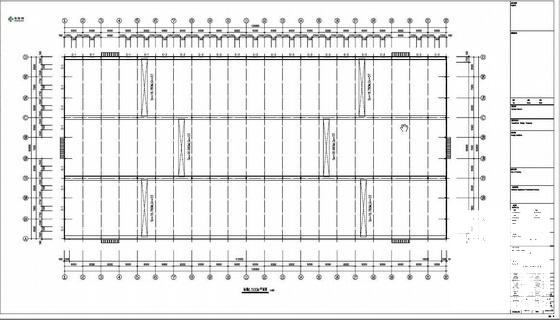

  • 施工图纸设计公司 - 4
    施工图纸设计公司 - 4
以上是部分截图,请下载附件后查看完整高清内容
