3层知名别墅强弱电电施图纸21张

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:1924.98平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 接地方式:TN-C-S
  • 项目所在地:北京
  • 强电设计:供配电系统,低压配电,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计总说明;
  • 2、等电位联结示意图;
  • 3、弱电敷管示意图;
  • 4、 弱电平面图
  • 5、安防、对讲平面图;
  • 6、电采暖配电平面图;
  • 7、照明平面图;
  • 8、干线及接地平面;
  • 9、屋顶 防雷平面图

附件详情

该附件为知名别墅强弱电电施图,共21张。
项目概况:建筑面积1924.98m。地上三层,无地下室。建筑设计结构形式为异形柱框架结构。
设计内容:配电系统、低压配电和弱电系统。

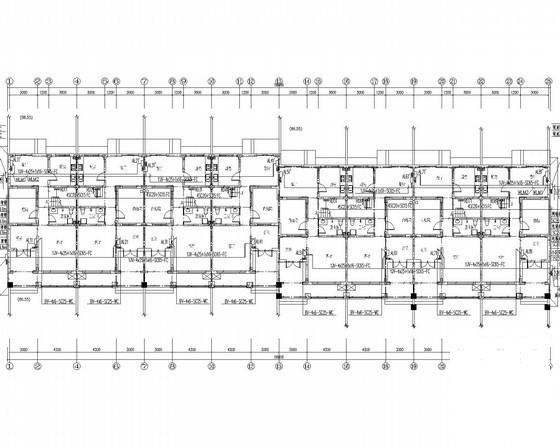

干线及接地平面图

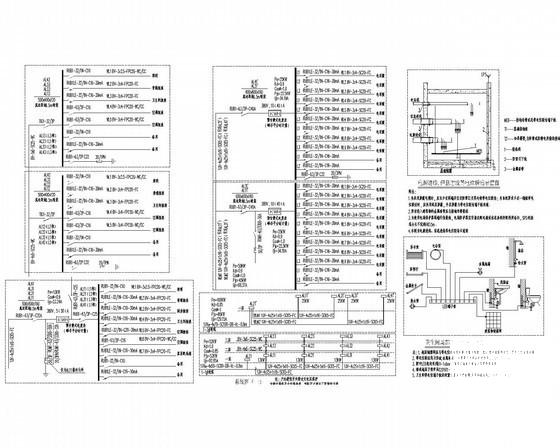

系统图

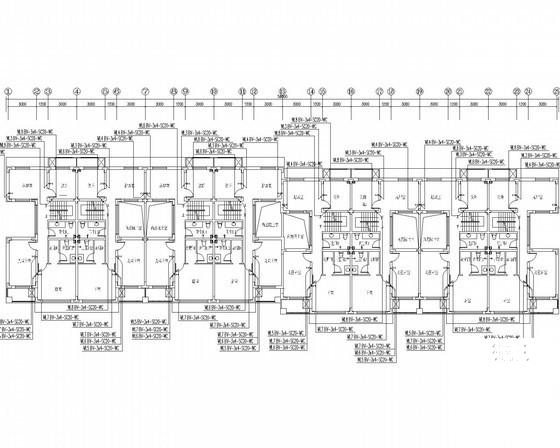

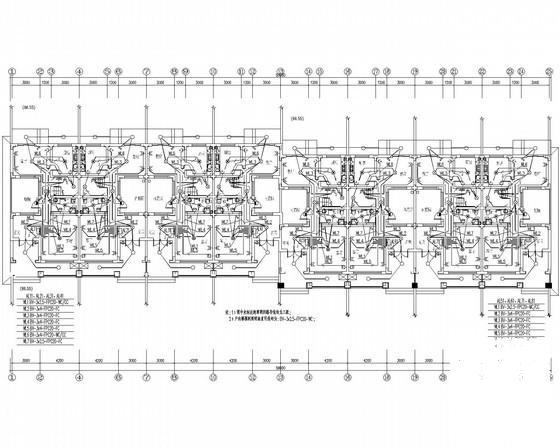

照明平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层知名别墅强弱电电施图纸21张 - 1
    第 1 张图
  • 3层知名别墅强弱电电施图纸21张 - 2
    第 2 张图
  • 3层知名别墅强弱电电施图纸21张 - 3
    第 3 张图
  • 3层知名别墅强弱电电施图纸21张 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
