6层知名中学宿舍食堂电施CAD施工图纸
- 建筑高度：多层建筑
- 地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：21张
- 图纸年代：近代
- 负荷等级：二级,三级
- 防雷等级：第二类
- 接地方式：TN-C-S
- 项目地址：重庆
- 强电设计： ,低压配电,电气照明,建筑物防雷,接地安全
附件详情
- 宿舍：
- 1、材料统计表 电气施工设计说明
- 2、配电系统图
- 3、一~六层配电平面图
- 4、屋面
- 5、基础接地平面图
- 食堂：
- 1、材料统计表 电气施工设计说明
- 2、配电系统图
- 3、一~四层配电平面图
- 4、屋面层防雷平面图
- 5、基础接地平面图
附件详情
该项目位于重庆:
男生宿舍：建筑面积约3096.73m2，共六层，高23.85米，建筑结构形式为砖混结构。
女生宿舍：建筑面积约3096.73m2，共六层，高23.85米，建筑结构形式为砖混结构。
食堂：建筑面积约2130.70m2，共四层，高15米，建筑结构形式为框架结构。
设计范围包括供配电系统,
,防雷接地系统等。
该附件编制于2011年，总共21张。
宿舍配电系统图
宿舍总等电位联结示意图
宿舍屋顶防雷平面图
宿舍一层配电平面图
食堂一层配电平面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

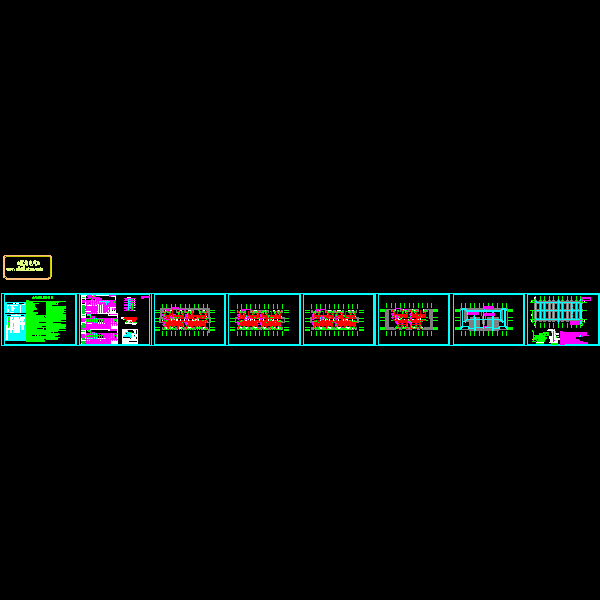

第 1 张图 -

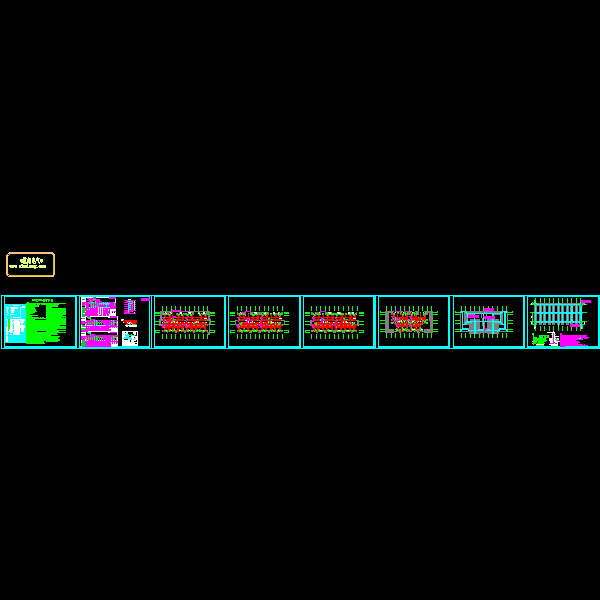

第 2 张图 -

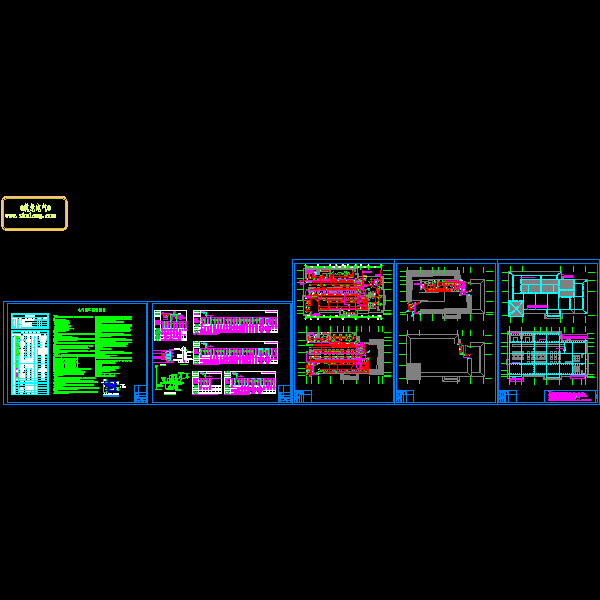

第 3 张图
