6层知名商场强弱电CAD施工图纸（新火规2014年底设计）

资料简介
赚取积分

建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：17669.31平方米
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：13张
设计年代：近代
地下室用途：商业,其它
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：云南
强电设计：供配电系统,配变电所,电气照明,其它
弱电设计：火灾自动报警系统

附件详情

资料目录
弱电设计说明
主要弱电设备图例
火灾自动报警系统图

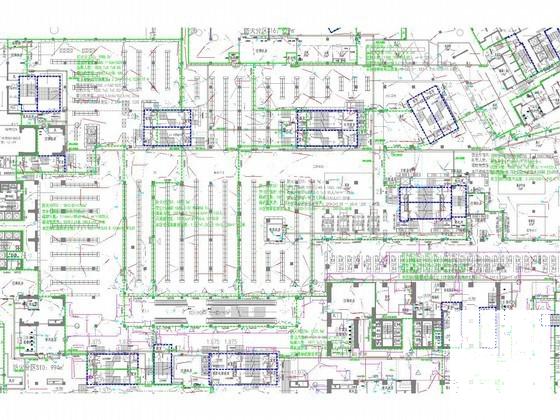

地下一层自动火灾报警平面图
一层自动火灾报警平面图
B区首层火灾自动报警平面图
……

附件详情

该项目为云南省知名商场，A区商业综合体由一栋大型商业裙房和两栋，超高层办公塔楼组成，该项目为高层民用建筑：地下共2层；地上共6层，为商场。其中地下一层超市部分的面积为17669.31m2。该项目建筑耐火等级：一级。按建筑高度大于100m的一类高层综合楼进行设计。建筑建筑设计结构形式为框架剪力墙结构。
超市部分：10/0.4kV变配电系统;220/380V配电系统;照明系统等
现行的国家有关建筑设计规范,规程和规定,主要如下:
《火灾自动报警系统设计规范》GB 50116-近代
GB 50045-95(版)
JGJ16-近代
GB 50052-近代
GB 50034-近代
GB 50054-近代
GB 50217-近代
GB 50057-近代
《民用建筑电气设计规范》JGJ 16-近代
《高层民用建筑设计防火规范》_GB50045-95_近代
，图纸共13张。

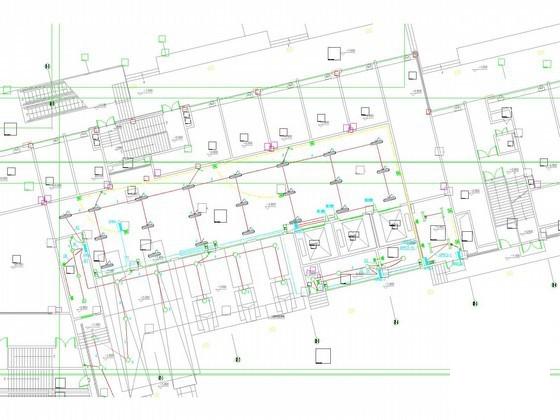

B区首层普通照明、应急照明及疏散指示照明平面图

地下一层应急照明及疏散指示平面图

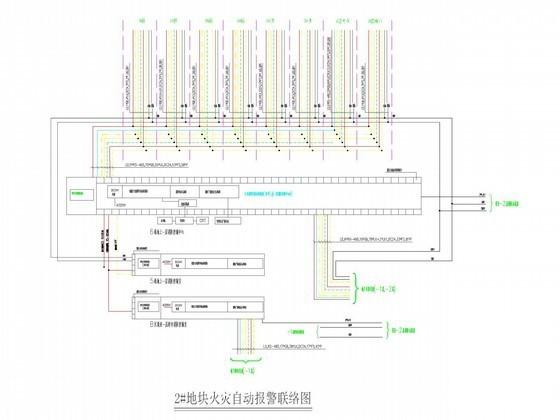

2#地块火灾自动报警联络图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
