6层妇幼保健医院电气图纸（2014年新火规）(停车场管理系统)

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：6149.14平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：60张
设计年代：近代
地下室用途：车库,设备用房
负荷等级：二级,三级
防雷等级：第二类
火灾保护分级：二级
接地方式：TN-S
项目所在地：云南
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,出入口控制系统,停车场管理系统

附件详情

1、设计说明；
2、门诊叫号系统图；
3、漏电火灾报警系统图；
4、闭路监控线系统图；
5、有线电视系统图；
6、竖向配电系统图；
7、柴油发电机出线柜；
8、火灾自动报警系统图；
9、停车场管理系统；
10、配电系统图；
11、照明平面图；
12、医疗设备工作接地平面图；
13、配电平面图；
14、弱电平面图；
15、消防平面图。

附件详情

该附件为最新妇幼保健医院全套电气图（采用新火规），共60页。
项目概况：项目概要：该项目为县妇幼保健院，本建筑为多层公共建筑其中负一层为车库及设备用房等；一层至六层为门诊楼和住院楼，建筑主体高度为23.5m总建筑面积为6149.14m2.。建筑耐火等级：二级；建筑设计结构形式为框架结构。
设计内容：1.本楼变配电房及柴油发电机房和设备配套用房，设置于负一层，该项目强电设计，包括电力配电、照明、电气节能、防雷、接地及电气安全系统等。
2.ICU、手术室分娩室等公共区域照明由二次装修设计，该资料预留用电回路于配电箱内。
3.ICU、手术室、分娩室等内电气设计由专业公司负责。

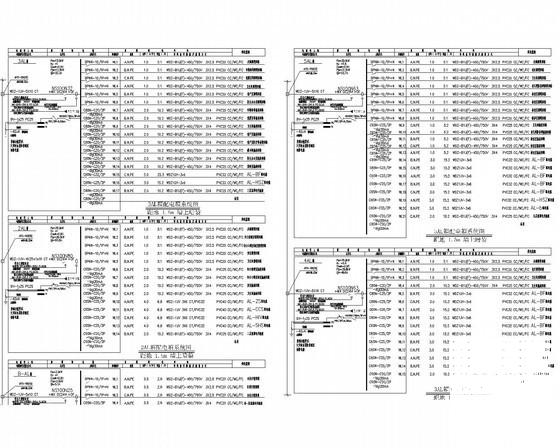

配电系统图

门诊叫号系统图

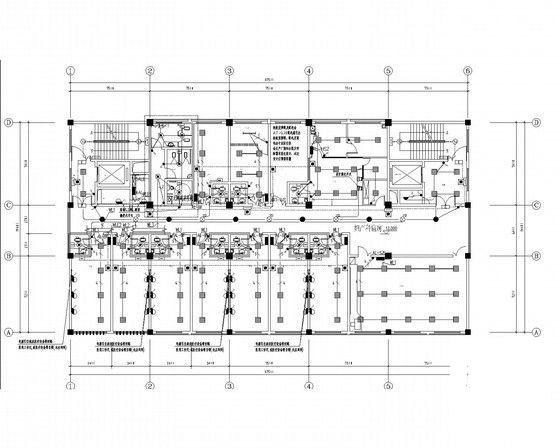

五层配电平面图

照明平面图

竖向配电系统示意图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
