10层综合楼电气CAD图纸

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：14000平方米
建筑地上层数：10层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：25张
负荷等级：二级
防雷等级：第三类
火灾保护分级：二级
接地方式：TN-C-S
项目所在地：山东
强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示

附件详情

一、电气设计说明
二、高低压配电系统图
三、竖向配电干线系统图
四、配电箱系统图
五、弱电系统图
六、空调及自控平面图
七、电气平面图
八、防雷接地平面图

附件详情

本稿件是某办公楼电气工程，该项目地下1层，地上10层，建筑总高度为40.8米，面积1.4万平方米该项目地下一层为车库，一层至十层为办公、会议用房等，该项目设置变冷量一拖多空调系统，该项目为二类高层建筑，楼面为现浇板，框剪结构。
图纸设计包含变配电系统、动力系统、照明、防触电安全保护系统、建筑物防雷及接地系统、综合布线系统、综合布线、有线电视、视频监控、空调自控等。

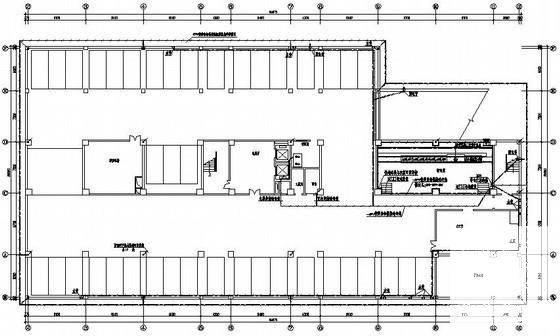

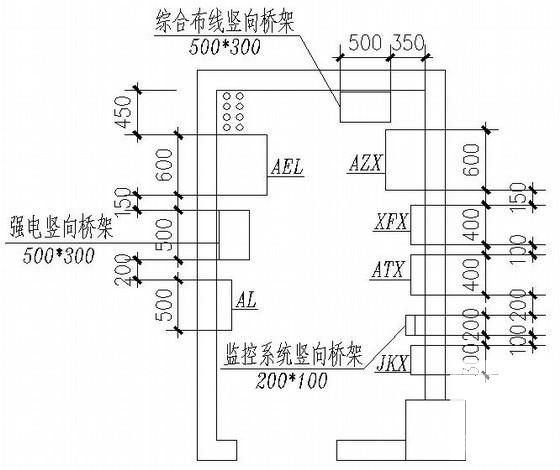

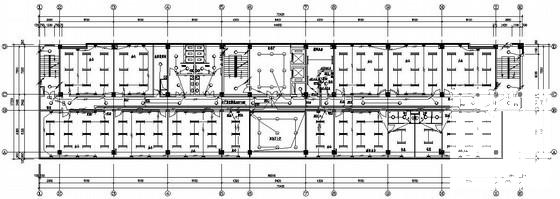

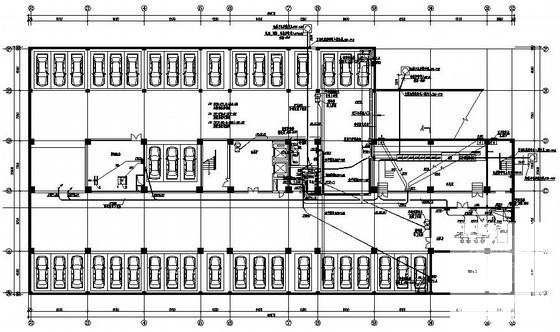

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
