大型小区地下人防工程电气CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：1687.9平方米
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
地下室用途：车库,其它
节点大样：线管,其它
负荷等级：一级
接地方式：TN-C-S
项目所在地：浙江
强电设计：低压配电,电气照明,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,通信系统,呼应信号及信息显示

附件详情

1、电气设计说明
2、配电系统图
3、火灾自动报警系统图
4、线路过负荷报警接线图
5、人防电气设备接线图
6、电站信号联络箱(FP)布置图
7、桥架.线槽示意图
8、管线穿墙防护密闭处理大样详图
9、动力平面图
10、照明平面图
11、人防平面图
12、接地平面图
13、战时电站大样图
14、火灾报警平面图

附件详情

该附件是大型小区地下人防工程电气施工图纸，总共29张。
该项目位于地下一层，为部分附建式人防工程。平时为汽车库和非机动车库，可停放423辆小型车，非机动车库建筑面积为1687.9平方米。战时为甲类二等人员掩蔽所，防核武器和防常规武器等级为6级（防护单元二为核5常5），防生化武器等级为丙级，设计使用年限为50年。人防建筑面积17968平方米。
该项目防火分类等级为1类，耐火等级为一级。
设计范围：平时及战时电力、照明系统；战时通风信号显示及电话系统；接地系统，安全措施及平、战电源的转换；火灾自动报警及消防联动系统；

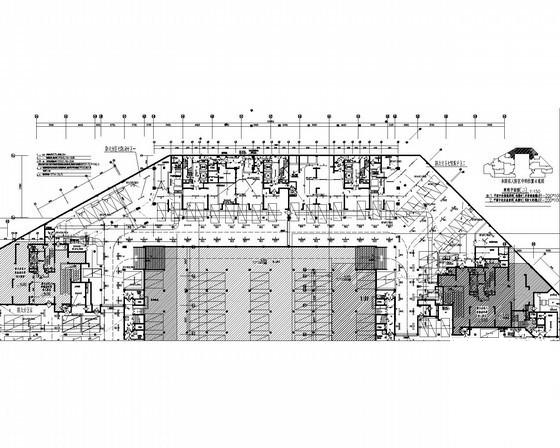

照明平面图(二)

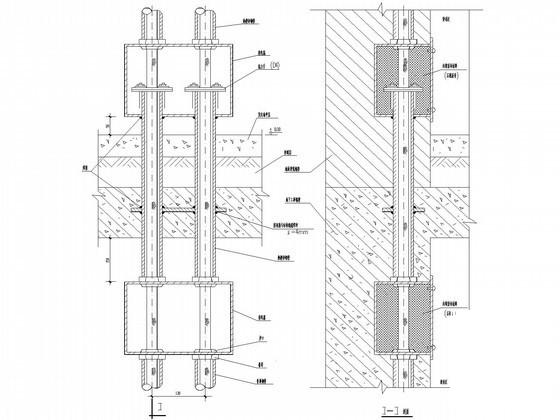

暗管穿墙防护密闭详图

战时电站大样图

火灾自动报警系统图

配电系统图(三)

电缆.电线进出工事防密处理示意图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
