32层商住楼强弱电电气CAD施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:83336.2平方米
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:108张
  • 设计年代:近代
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、资料目录(强电)及设备表;
  • 2、设计说明(强电部分);
  • 3、A区10KV高压总系统图;
  • 4、1#变压器低压配电系统图;
  • 5、低压配电屏二次接线图;
  • 6、配电房,柴油机房大样图;
  • 7、照明配电箱系统;
  • 8、风机及卷帘门配电箱系统;
  • 9、排污及生活泵配电箱系统;
  • 10、消防水泵房配电系统,控制原理图 ;
  • 11、潜水泵控制原理图;
  • 12、消防电梯排水泵配电及控制原理图;
  • 13、消防电梯排水泵配电及控制原理图;
  • 14、排烟(正压送风)风机控制原理图普通风机控制原理图;
  • 15、双速排烟排风(送风/补风)风机控制原理图;
  • 16、动力及干线平面图;
  • 17、层 照明平面图
  • 18、接地平面图;
  • 19、弱电设计说明及弱电设备材料表;
  • 20、火灾自动报警及联动控制系统图 ;
  • 21、弱电系统图;
  • 22、住宅区电视监控系统图;
  • 23、 弱电平面图
  • 24、消防联动平面图;
  • 25、消防自动报警平面图。

附件详情

该附件为高层商住楼全套强弱电电气施工图,共108张。
项目分A,B,C,共3个地块,A地块:19~32栋,该资料范围,总建筑设计面积:83336.2m2,B地块:1~19栋,后期设计范围,建筑面积预估为97325.4m2.C地块:33~56栋,后期设计范围,建筑面积预估为116894.1m2.A地块之地下部分:地下一层,位于30,31#楼下,共3004.00平米,功能为自行库及设备用房.A地块之地上部分:分为19~32栋,分别为2~3个单元不等,其中19~28为多层(6层),29~32为高层(仅30#楼11层,其余18层,其中仅30,31栋有地下室。19栋,20栋,及各高层下为一层底商.
0KV/0.4KV变配电系统;电力及照明配电系统;接地系统及安全措施;火灾自动报警及消防联动控制系统;广播系统(包括背景音乐及应急广播);电话系统;网络宽带系统(不涉及网络设备);电缆电视系统;安全技术防范系统(电视监控系统、可视对讲系统)。

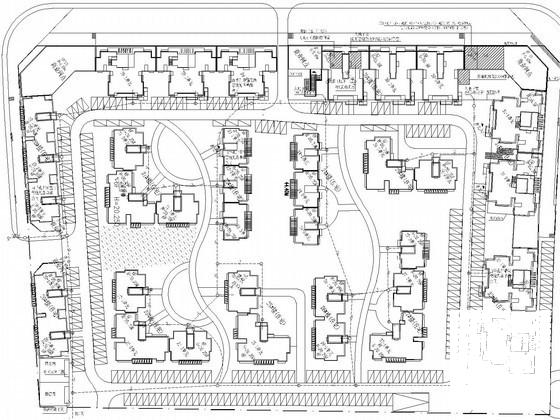

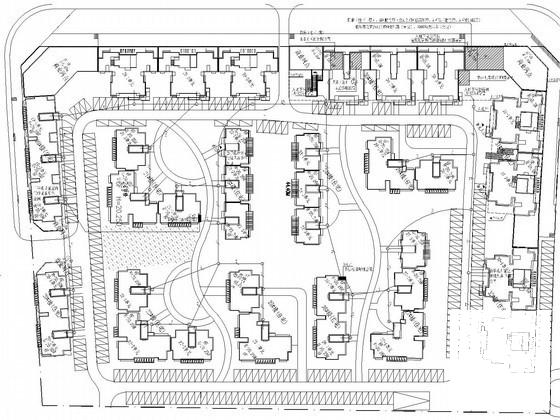

弱电总平图

单元弱电系统

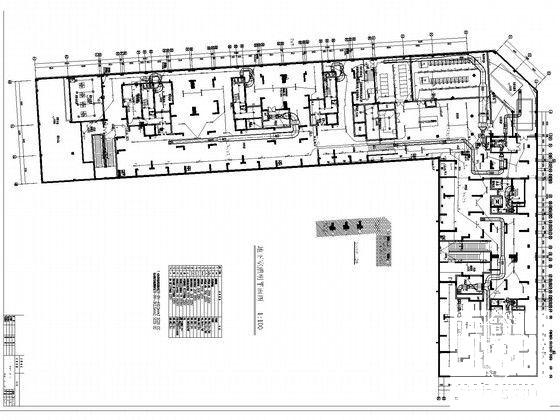

地下室照明平面图

电气平面图(B型底商)

酒店火灾自动报警与联动系统图

配电房,柴油机房大样图

接地平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 32层商住楼强弱电电气CAD施工图纸 - 1
    第 1 张图
  • 32层商住楼强弱电电气CAD施工图纸 - 2
    第 2 张图
  • 32层商住楼强弱电电气CAD施工图纸 - 3
    第 3 张图
  • 32层商住楼强弱电电气CAD施工图纸 - 4
    第 4 张图
  • 32层商住楼强弱电电气CAD施工图纸 - 5
    第 5 张图
  • 32层商住楼强弱电电气CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
