高层商住楼强弱电施工图纸40张

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 参考图纸:40张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 项目所在地:四川
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,有线电视和卫星接收系统,广播系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、竖向干线配电系统图
  • 3、配电系统图(1~4)
  • 4、应急照明接线图
  • 5、卫生间局部等电位联结示意
  • 6、电气竖井布置、消防控制室布置
  • 7、总等电位联结系统示意图
  • 8、多媒体布线箱接线图
  • 9、二、三区对讲系统框图
  • 10、二、三区电视、网络通信系统图
  • 11、弱电系统图
  • 12、二、三区背景音乐兼火灾应急广播系统框图
  • 13、二、三区电气火灾监控系统图
  • 14、二、三区火灾报警、通信及消防控制联线示意框图
  • 15、消防传输线路配线表一、二
  • 16、火灾报警、通信及消防控制系统图
  • 17、一层接地平面图
  • 18、一~四层电气平面图(1、2)
  • 19、5~18层电气平面图
  • 20、电梯机房层电气平面图
  • 21、屋顶 防雷平面图
  • 22、住宅户型插座平面图
  • 23、住宅户型照明平面图
  • 24、1~18层 弱电平面图
  • 25、住宅户型弱电平面图
  • 26、1~18层火灾报警平面图
  • 27、电梯机房层火灾报警平面图

附件详情

该项目位于四川,地上为18层。一、二层局部为商业网点,住宅层高为3m。建筑总高度54m
。建筑设计结构形式为框架剪力墙结构,现浇混凝土楼板。
设计范围包括:220/380V配电系统;电力配电系统;照明系统;建筑物防雷、接地系统及
安全措施;有线电视系统;网络通信系统;多功能访客对讲系统;火灾自动报警及消防联
动控制系统;背景音乐兼火灾应急广播系统等。
该附件,总共40张,甲级设计院设计。

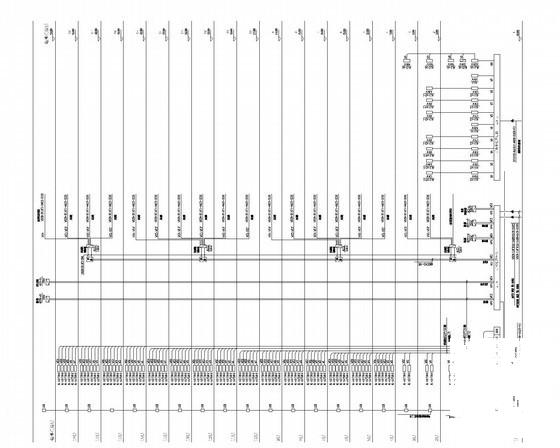

竖向干线配电系统图

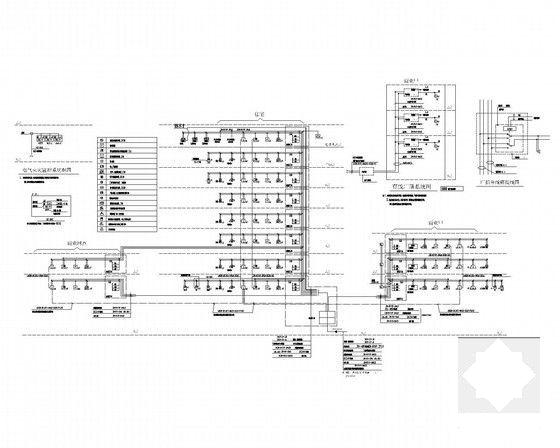

电气火灾监控系统图

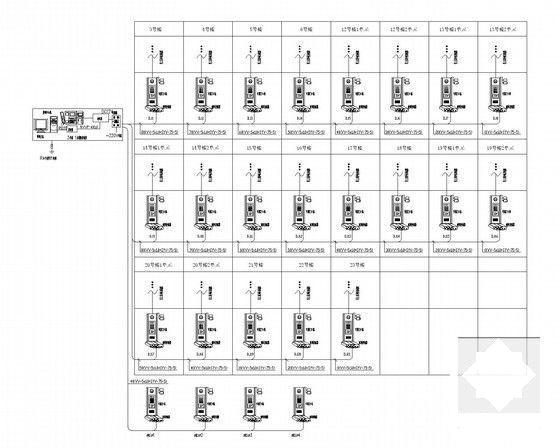

对讲系统框图

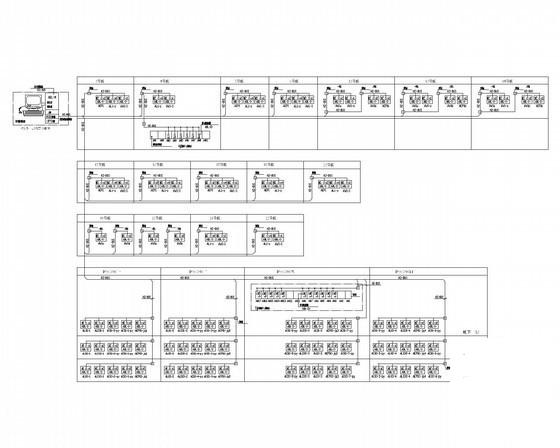

火灾报警、通信及消防控制系统图

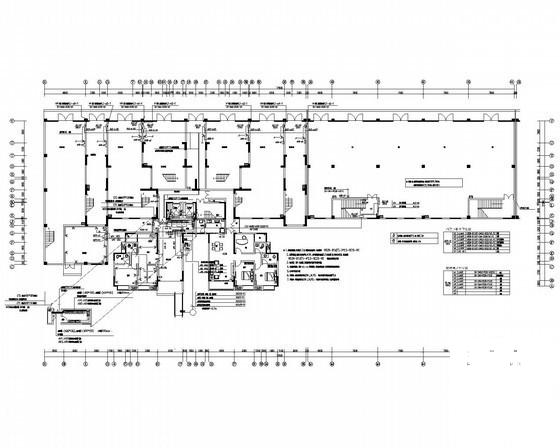

一层火灾报警平面图

住宅户型照明平面

住宅户型弱电平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层商住楼弱电 - 1
    高层商住楼弱电 - 1
  • 高层商住楼弱电 - 2
    高层商住楼弱电 - 2
  • 高层商住楼弱电 - 3
    高层商住楼弱电 - 3
  • 高层商住楼弱电 - 4
    高层商住楼弱电 - 4
  • 高层商住楼弱电 - 5
    高层商住楼弱电 - 5
  • 高层商住楼弱电 - 6
    高层商住楼弱电 - 6
  • 高层商住楼弱电 - 7
    高层商住楼弱电 - 7
以上是部分截图,请下载附件后查看完整高清内容
