小区污水处理站电气控制系统电气施工图(35页图纸)

  • 建筑类别:住宅
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 强电 设计:其它

附件详情

  • 1、 电气设计 总说明;
  • 2、电气平面布局图;

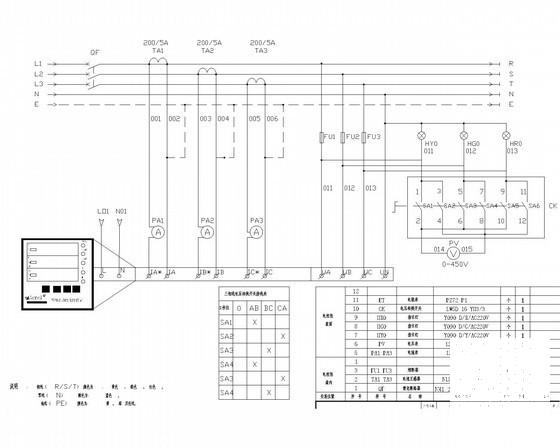

  • 3、主电源进线接线原理图;
  • 4、控制柜一次线路接线图;
  • 5、鼓风机电气控制原理图;
  • 6、自吸泵电气控制原理图;
  • 7、反冲洗泵电气控制原理图;
  • 8、污泥回流泵电气控制原理图;
  • 9、污水提升泵电气控制原理图;
  • 10、清水池提升泵电气控制原理图;
  • 11、螺杆泵电气控制原理图;
  • 12、厌氧搅拌机电气控制原理图;
  • 13、回转式鼓风机电气控制原理图;
  • 14、电动阀电气控制原理图;
  • 15、PLC模块组合及其网络图;
  • 16、CPU单元DI接线原理图;
  • 17、I/0单元DI接线原理图;
  • 18、I/0单元D0接线原理图;
  • 19、I/0单元AI接线原理图;
  • 20、DO 中间继电器触点接线图。

附件详情

该附件为污水处理站电气控制系统电气施工图,共35张。
设计内容:小区内的污水处理站工艺过程控制、室内外照明及 防雷接地 系统。

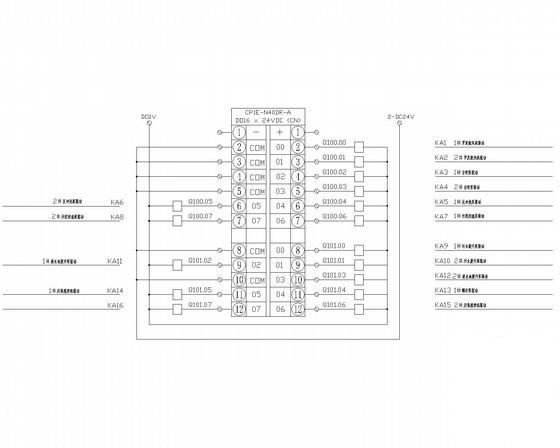

CPU单元D0接线原理图

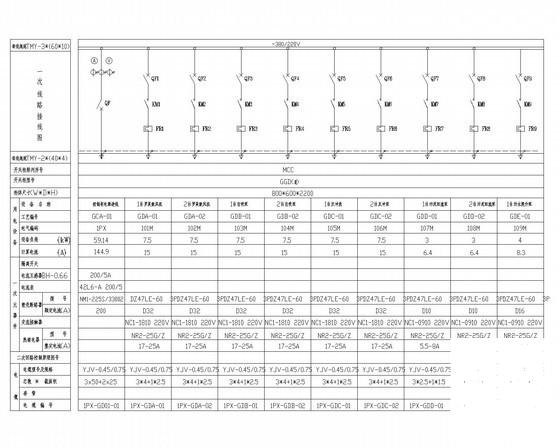

控制柜一次线路接线图

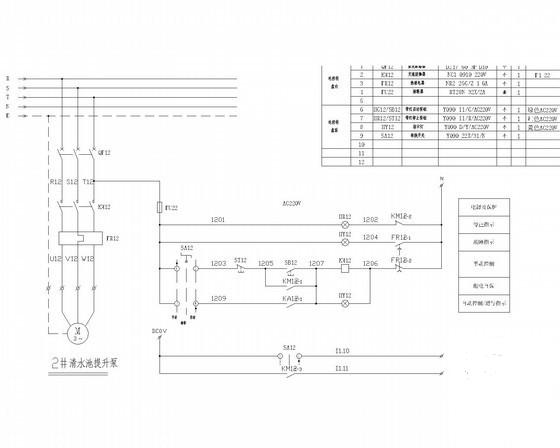

提升泵电气控制原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小区污水处理站电气控制系统电气施工图(35页图纸) - 1
    第 1 张图
  • 小区污水处理站电气控制系统电气施工图(35页图纸) - 2
    第 2 张图
  • 小区污水处理站电气控制系统电气施工图(35页图纸) - 3
    第 3 张图
  • 小区污水处理站电气控制系统电气施工图(35页图纸) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
