小型供水站电气施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：300平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：一级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为重庆某供水站 电气施工图 。

概况：
该项目为重庆武某机场建设项目-供水工程-供水站。总面积约为300平米，地上共1层，为单层建筑。
电源由机场中心变电站引来。
电缆由从缆桥架引至电动机段采用穿管暗敷，电动机端钢管管口应高出基础面50mm；
该项目所有电气设备金属外壳及穿线钢管均应可靠接地。·

设计范围：
供电系统；有毒气体报警系统；火灾联动系统；
照明、插座系统；防雷接地系统。

部分图纸摘录：

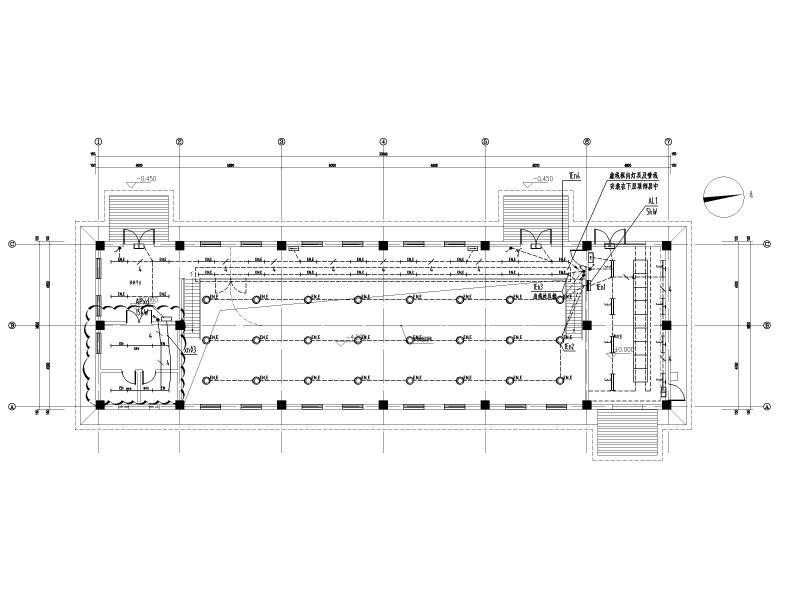

照明平面图

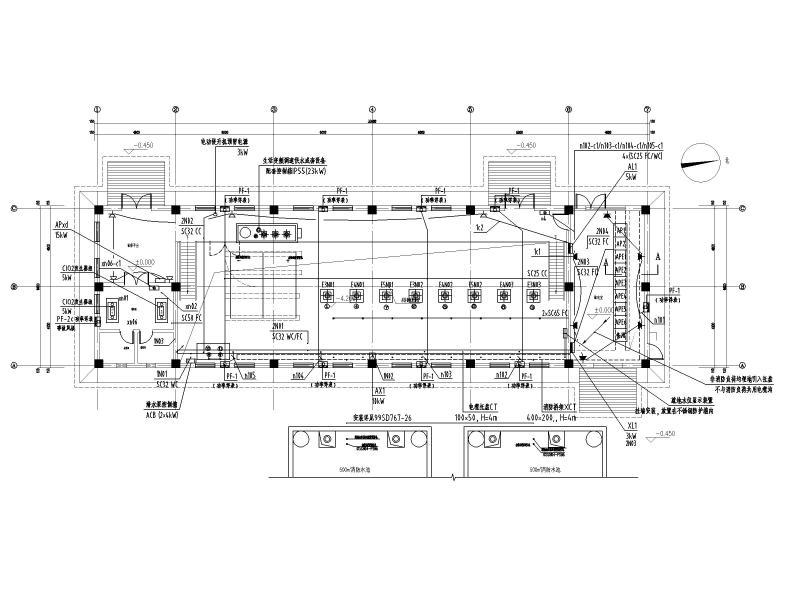

电力平面图

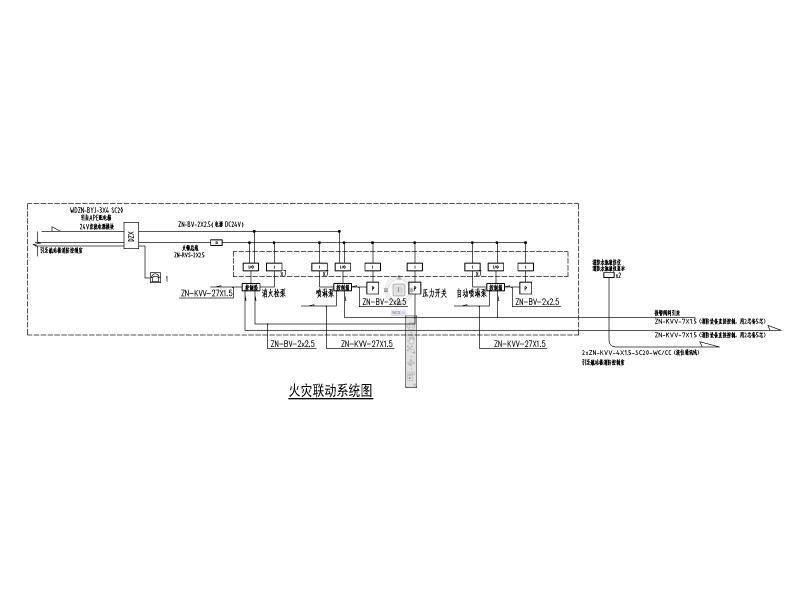

火灾联动系统图

有毒气体报警系统图

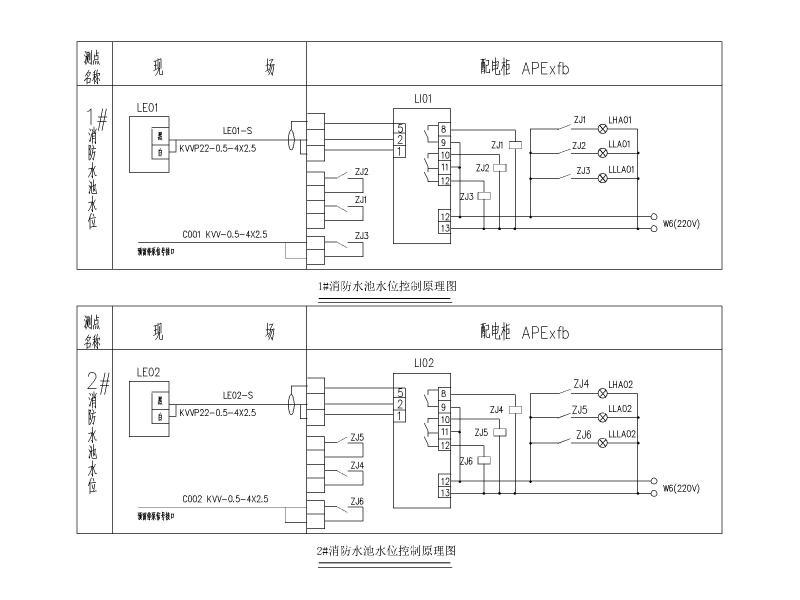

水位控制原理图

排水泵接线示意图
