小型联户住宅楼电气CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：4427.52平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：20张
负荷等级：三级
防雷等级：第三类
接地方式：TN-C-S
项目所在地：江苏
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、强电系统图
3、弱电系统图
4、照明平面图
5、插座平面图
6、弱电平面图
7、屋顶防雷平面图
8、接地装置平面图
9、配线箱接线图
10、建筑物总等电位联结示意图

附件详情

该附件是小型联户住宅楼全套电气施工图纸，总共20张。
该项目联户住宅楼1#。地上三层，均为住宅。建筑物主体高度10.5m，总建筑面积2002.56m。建筑设计结构形式为框架结构。
该项目联户住宅楼2#，为联户住宅楼2#。地上三层，均为住宅。建筑物主体高度10.5m，总建筑面积2424.96m。建筑设计结构形式为框架结构。
该资料包括220/380V配电系统；照明系统；防雷保护、安全措施及接地系统；有线电视系统；电话系统；通信网络系统.

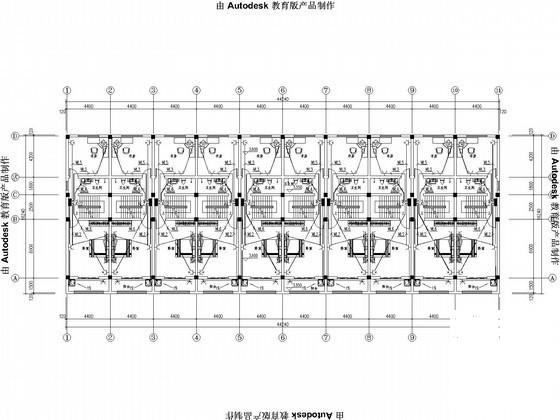

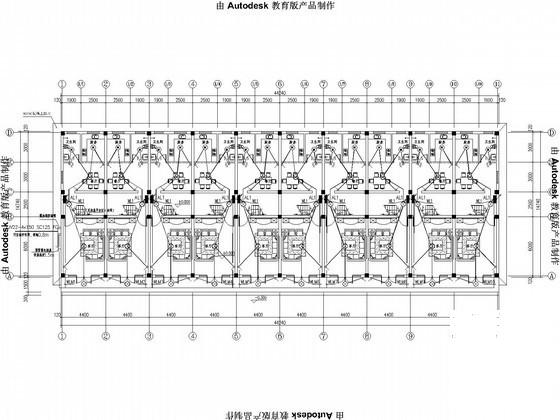

二层插座平面图

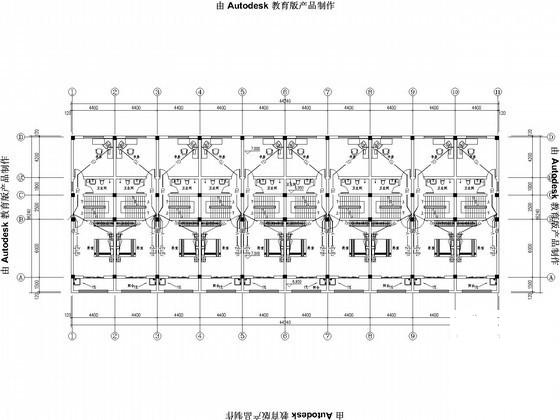

三层弱电平面图

接地装置平面图

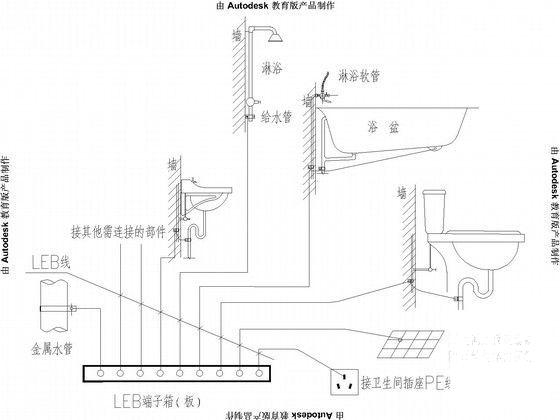

卫生间局部等电位联结示例

住户配线箱接线图

总等电位联结系统示例图

强电系统图弱电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
