6层小型住宅楼电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
图纸设计深度：施工图
参考图纸：18张
负荷等级：三级
防雷等级：第三类
接地方式：TN-C-S
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、配电系统图
3、闭路电视系统图
4、电话系统图
5、对讲系统图
6、三表计量系统图
7、照明平面图
8、插座动力平面图
9、弱电平面图
10、防雷接地平面图

附件详情

该附件是六层小型住宅楼电气施工图纸，总共18张。
该项目供电电压采用交流380/220V,电缆进线,每一栋楼为一个进线点.进线埋管G100,进线埋深为室外地坪下0.8m. 供电负荷等级为三级。
电气设计包含配电系统设计、照明灯具布置、防雷接地系统设计、电话系统、宽带网络系统设计、楼宇可视对讲系统、有限电视系统系统设计等。

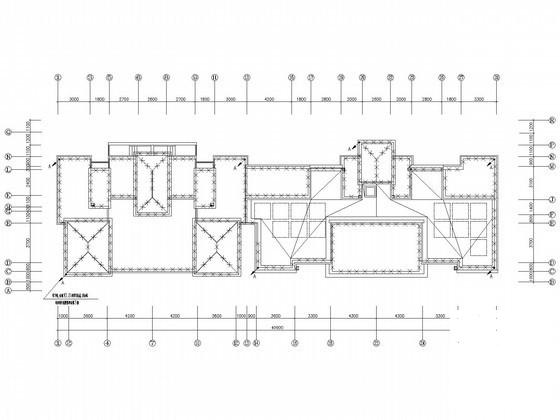

防雷接地平面图
