该附件为上海单层门卫房 电气施工图 。

概况：
该项目为上海仓储服务公司-门卫房，地下一层，地上一层。
~220/380V三相四线电源就近由低压配电房引来，以电缆直埋方式引入。
选用BV-450/750V型导线穿PC钢管沿墙、柱、楼板暗敷。
照明，插座支路采用BV-2.5mm2导线，导线2~4根穿SC20管，5~8根穿SC25管。

设计范围：
配电系统；照明、插座系统；防雷、接地系统；
火灾自动报警系统；消防设备电源监控系统。

部分图纸摘录：

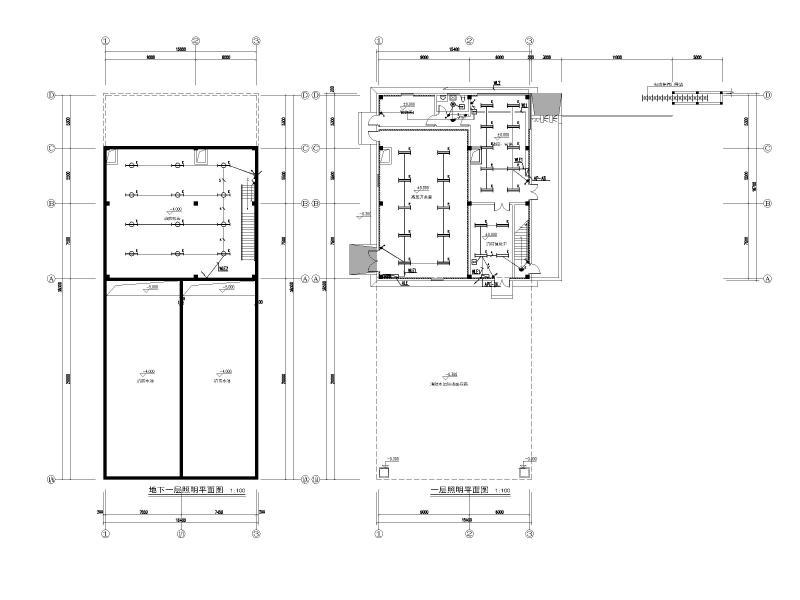

照明平面图

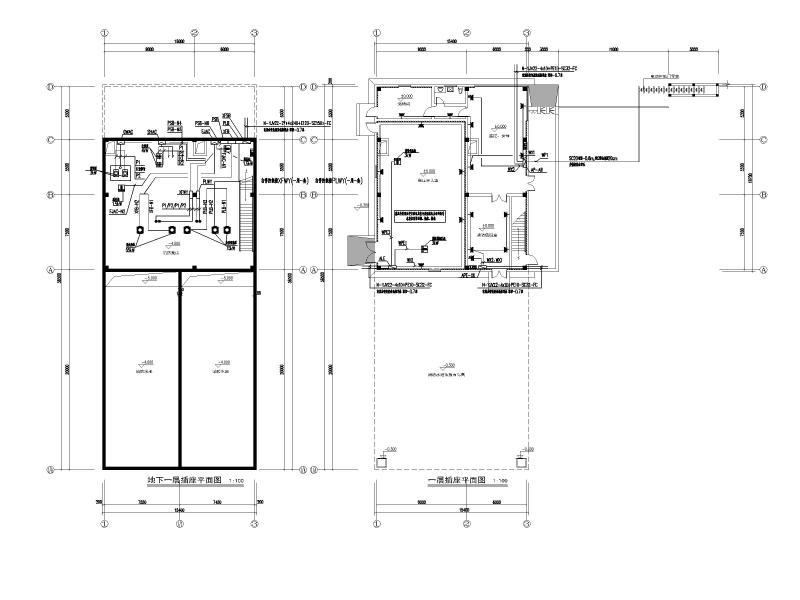

插座平面图

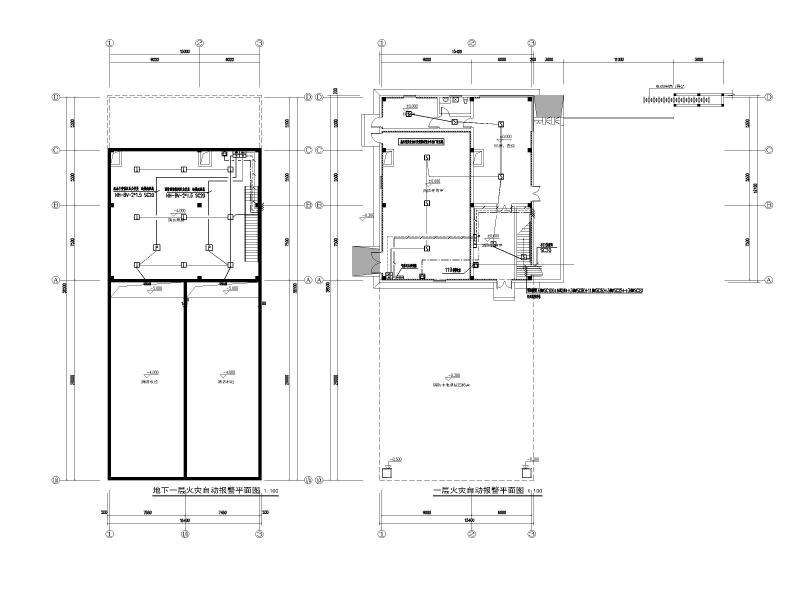

火灾自动报警平面图

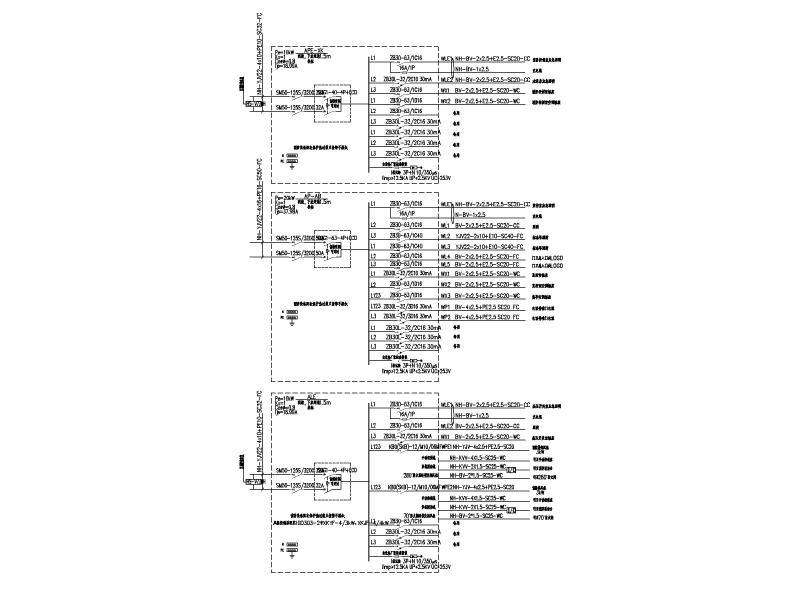

配电系统图

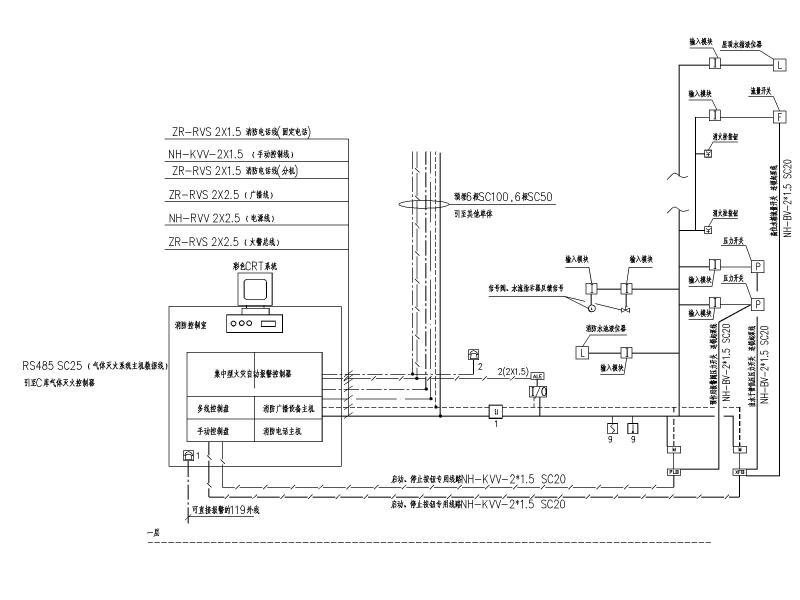

火灾自动报警系统图
消防设备电源监控系统图


XFSB消防泵配电柜系统图
