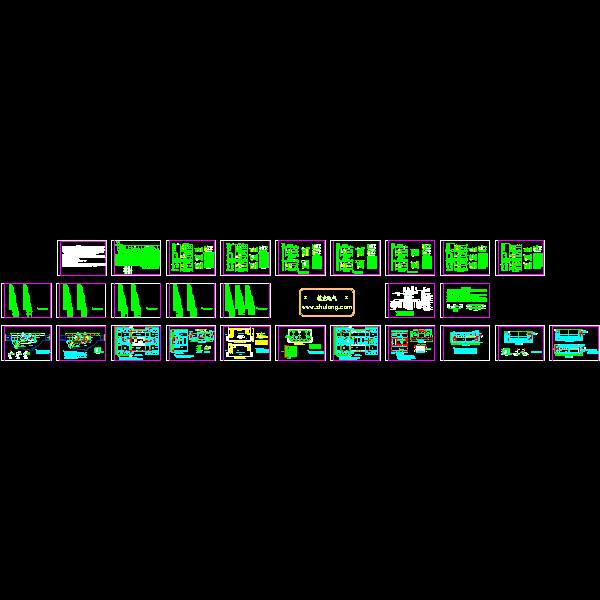

小型船闸电气CAD图纸(低压配电系统)

附件详情

电气设计主要包括两座相临的双线船闸和一座节制闸 。供电电源采用两路～380V电源通过电缆引来，设计内容主要为 、自动化控制和视频监视系统设计、通航指挥系统和广播系统设计。船闸闸门采用一字型闸门（共4扇），阀门采用升降式平面闸门（共10扇），闸门和阀门各配套一台集成式液压启闭机。闸门启闭机配套两台油泵（一用一备），电机功率为7.5kW×4＝30kW；阀门启闭机配套一台油泵，电机功率为5.5kW×10＝55kW；节制闸为1孔，紧邻船闸，闸门配套两台集成式液压启闭机，启闭机配套四台油泵（两用两备），电机功率为18.5kW×2＝37kW。该项目设一套控制系统，船闸可单线控制也可双线控制，可以手动控制，也可自动控制。设计范围以低压进线柜为界（不含双回低压进线电缆），船闸室外亮化工程不在该资料范围以内(低压配电系统提供２回照明出线，容量由业主方确定，设计暂按25kW×2＝50kW考虑)。
