9层住宅楼电气低压配电系统、防雷系统等CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:4260平方米
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 节点大样: 防雷接地 ,等电位联结
  • 负荷等级:三级
  • 火灾保护分级:二级
  • 项目所在地:湖北
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:综合布线系统,有线电视和卫星接收系统
一.建筑概况:
该项目属于孝昌县金奥华庭住宅楼,主体为8+1层住宅建筑,架空层为自行车库,一至八层为住宅。建筑总高度为26.550米,总建筑面积约4260平方米。工程耐火等级为二级。
二、设计范围:
1.低压配电系统;2.防雷与综合接地系统。

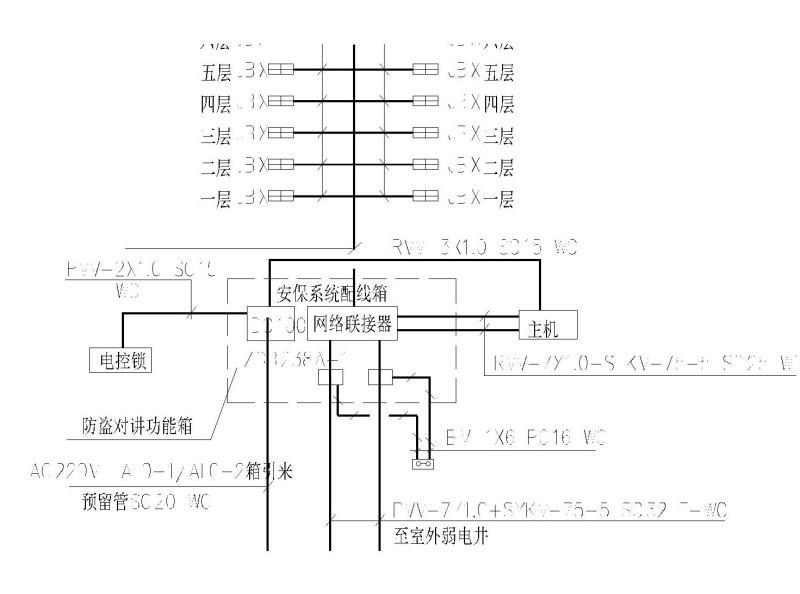

3.综合布线系统;4.有线电视系统;
三、配电系统:
1.负荷等级:该项目为多层住宅,按三级负荷供电.
2. 电源:a)电源为380/220V三相四线进线,电源引自室外配电房.
b)电缆直埋引入,电缆埋深 0.7m.引入建筑物处穿镀锌钢管保护,具体做法详94D101-5-110(方案三)。
3. 设计负荷:总设备容量:270.0(kw).其中,MBX1=135.0(kw),MBX2=135.0(kw)
四、 照明系统
1. 照明分支线路,每回路均单独设置中性线(N),不同回路不得共用N线。
2. 照明、插座均由不同的回路供电;除壁挂式空调插座外,所有插座回路均设置剩余电流保护器,其动作电流≤30mA,动作时间不大于0.1s。
3. 照明平面图 中所注导线根数均未包括PE线,凡是Ⅰ类灯具及安装高度低于2.4m的灯具均接PE线。
五、给排水系统
1.生活给水系统
生活给水系统由小区室外给水管网直接供水,供水水压为0.35MPa. 给水系统为下行上给树枝状形式.
2.排水系统
排水系统采用分流制,污水经化粪池处理后,排入市政污水系统.雨水排入市政雨水系统.
六、图纸展示
一梯两户

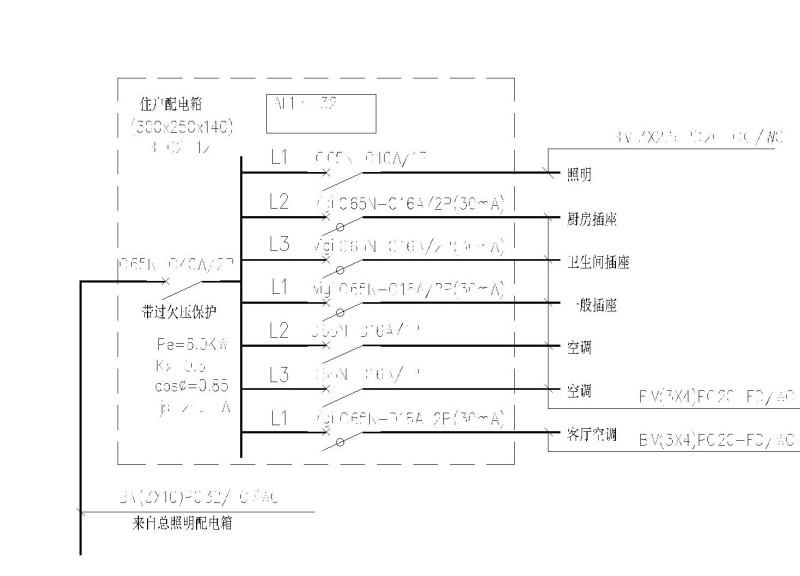

电气系统图

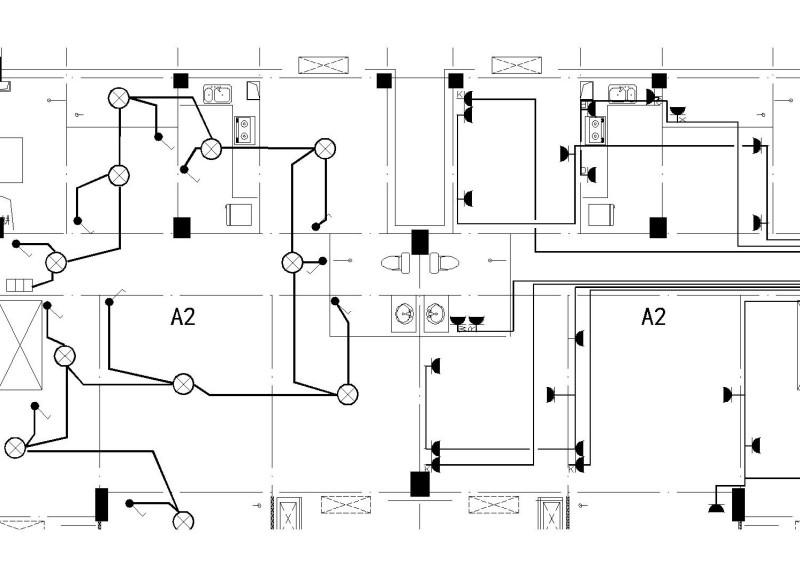

1~8层电照及插座平面图

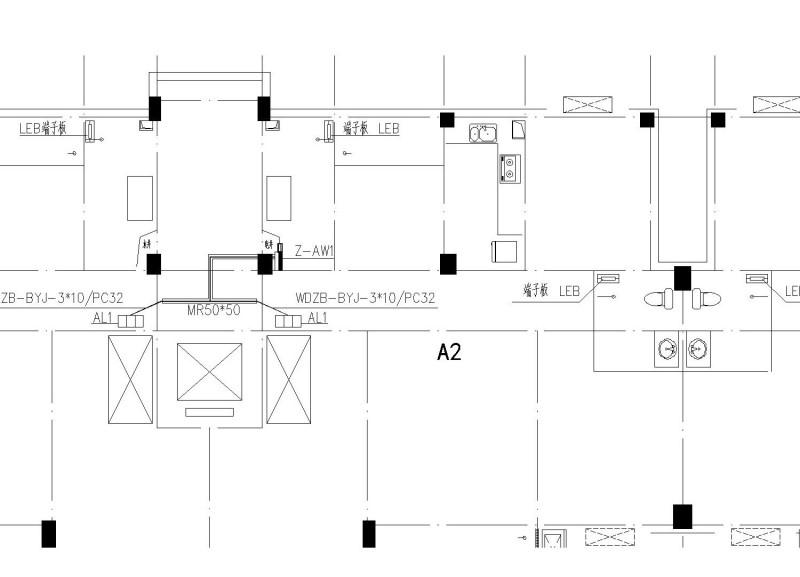

1~8层电力干线平面图

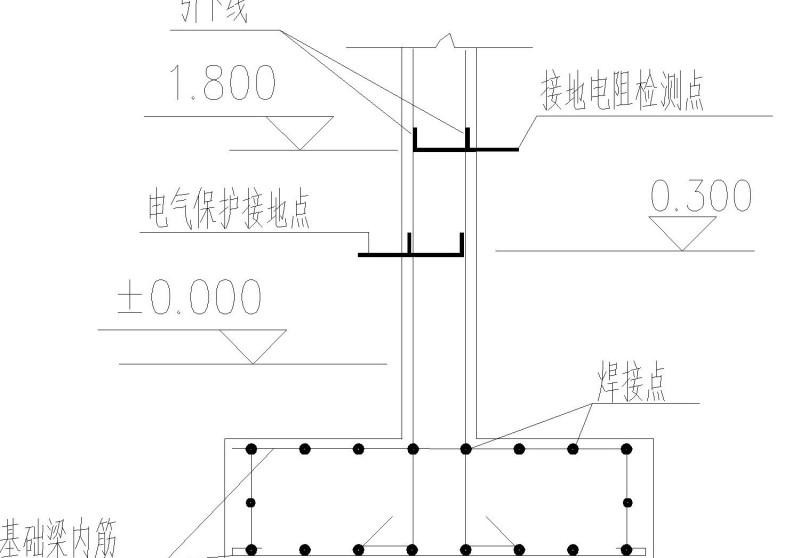

基础接地大样图
卫生间局部等电位联结详图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 9层住宅楼电气低压配电系统、防雷系统等CAD施工图纸 - 1
    第 1 张图
  • 9层住宅楼电气低压配电系统、防雷系统等CAD施工图纸 - 2
    第 2 张图
  • 9层住宅楼电气低压配电系统、防雷系统等CAD施工图纸 - 3
    第 3 张图
  • 9层住宅楼电气低压配电系统、防雷系统等CAD施工图纸 - 4
    第 4 张图
  • 9层住宅楼电气低压配电系统、防雷系统等CAD施工图纸 - 5
    第 5 张图
  • 9层住宅楼电气低压配电系统、防雷系统等CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
